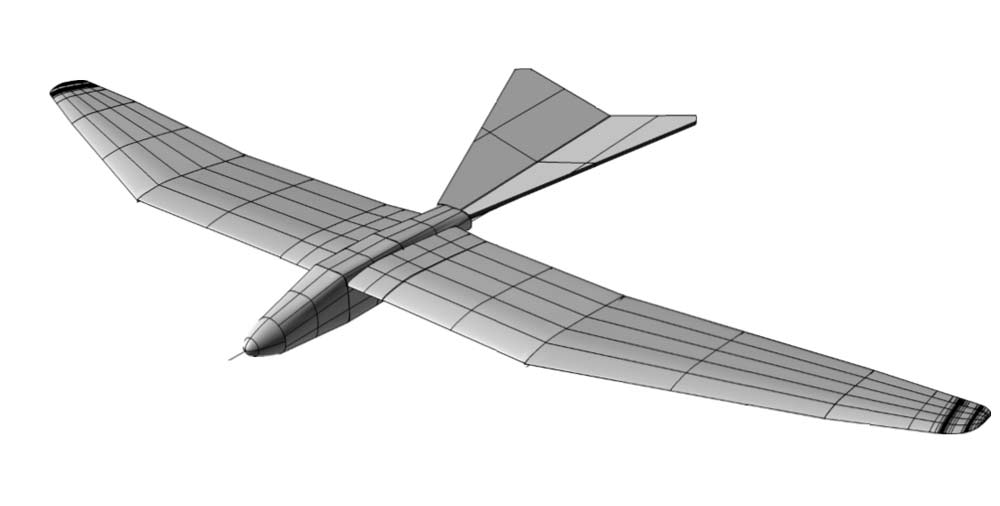

Marco m'a donné ce lien qui pourrait intéresser les amateurs d'imprimante 3D. Un joli travail de Laurent (mis en ligne récemment) lorsqu'on observe chaque élément du fuselage. Reste les ailes à fabriquer dans la technique de votre choix. Clic sur l'image pour en savoir plus ! Se reporter également sur les dessins proposés en bas de page.
Dossier de construction désormais disponible du Quetzal offert par Laurent. Attention toutefois les dessins ne sont que des images avec une échelle graduée pour les mesures. Vous devez donc redessiner le plan à l'échelle 1 pour construire le Quetzal.  GR

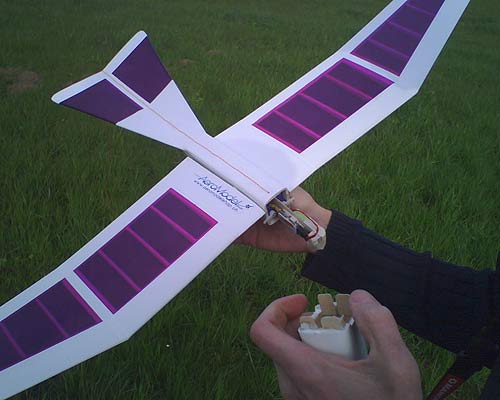

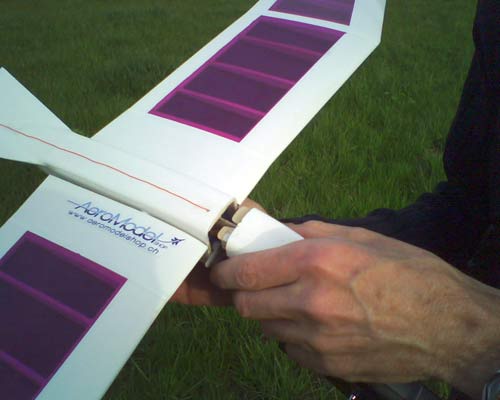

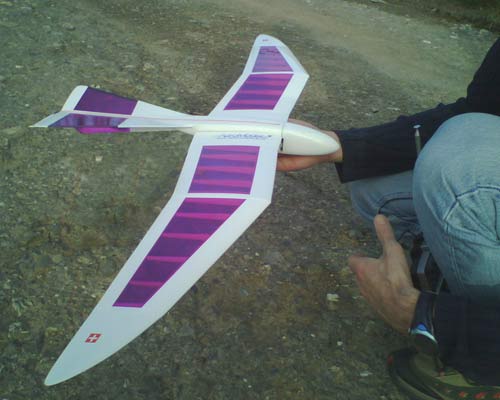

E-mail du 11 avril 2008 en provenance de Suisse Bonjour Gérard, J'espère que tu as bien profité de ta semaine sur OFF et je me réjouis d'en voir les images s'il y en a.   Bien que ce ne soit pas une grande plume et que cela n'a rien à voir avec le site des GPR,  je voulais te montrer quelques images ma dernière réalisation.  C'est une petite machine que j'ai imaginée et construite en deux exemplaires cet hiver, l'une pour moi et l'autre pour un ami. 1m04 d'envergure, 185g, une construction toute simple en balsa et une gueule originale, que du bonheur, je te laisse la découvrir sur les photos. C'est un 2 axes, ailerons et profondeur à incidence intégrale. L'accès à la radio est très facile grâce à une ogive amovible à l'avant.   Meilleures salutations, Marco
Marco je devine que ton bel oiseau que j'ai baptisé "Quetzal" un oiseau sacré du Mexique va probablement faire des envieux. Et c'est bien normal ! Nous aux GPR  nous aimons la création et si en plus ça vole bien, ton oiseau mérite de faire des oisillons car en plus c'est le printemps ! Alors tu vois ce qui te reste à faire... Encore un grand merci pour ta contribution ! A suivre....

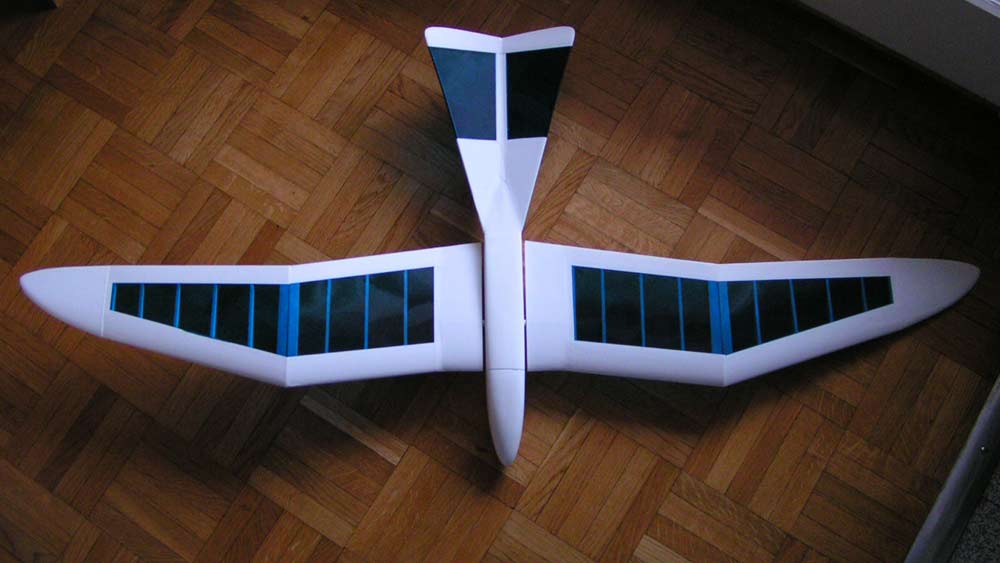

Déjà deux " Quetzal "  qui nichent quelque part en Suisse...
Quetzal Aile Gauche Marco
Voilure du Quetzal dessinée par Laurent L.  Clic pour agrandir !

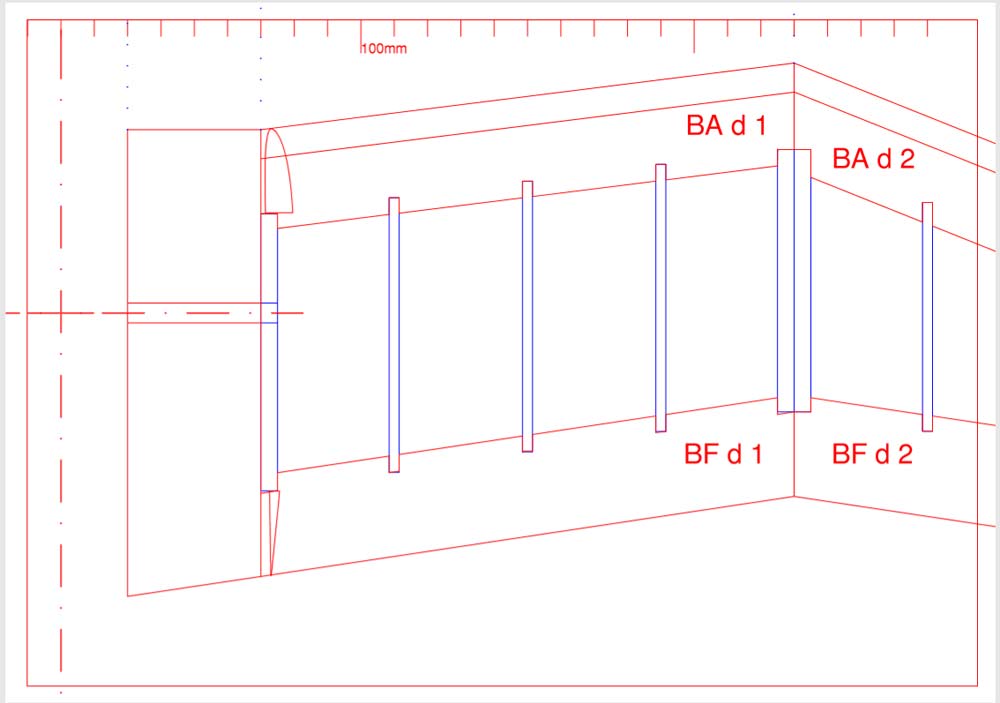

Aile droite panneau 1 Pour vous simplifier la vie voici l'ensemble des plans au format .pdf  clic (151Ko) les imprimer à l'échelle 1 et coller les feuilles entr'elles. Réalisateur de ces plans pour l'heure inconnu !
Aile droite panneau 2

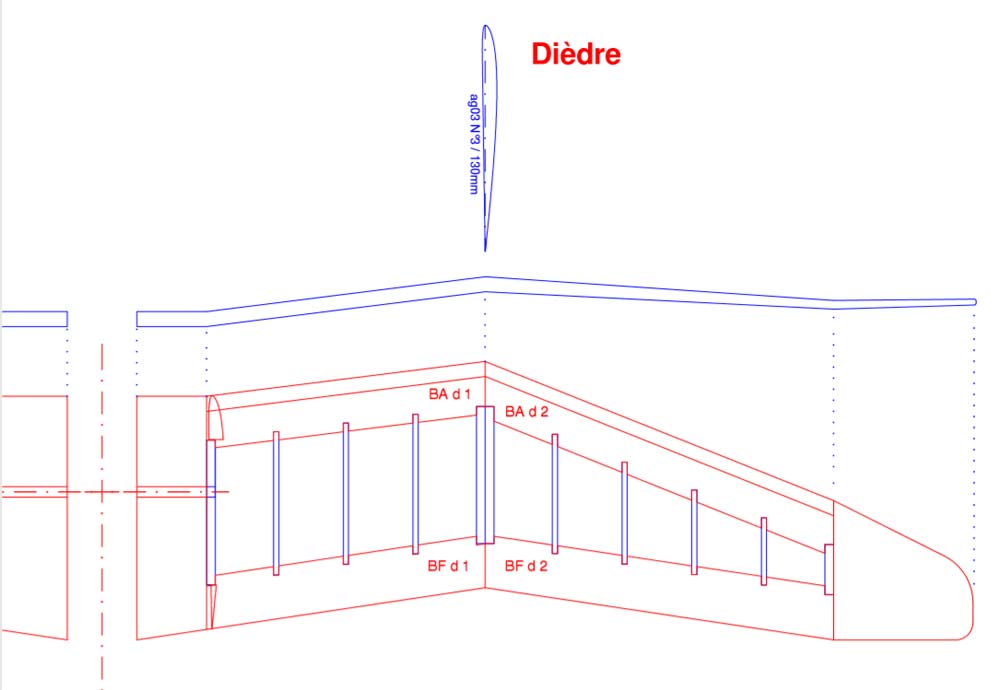

les différents panneaux et dièdres associés
Vue latérale du fuselage et calage de la voilure
Vue de dessus
Vue de dessus queue

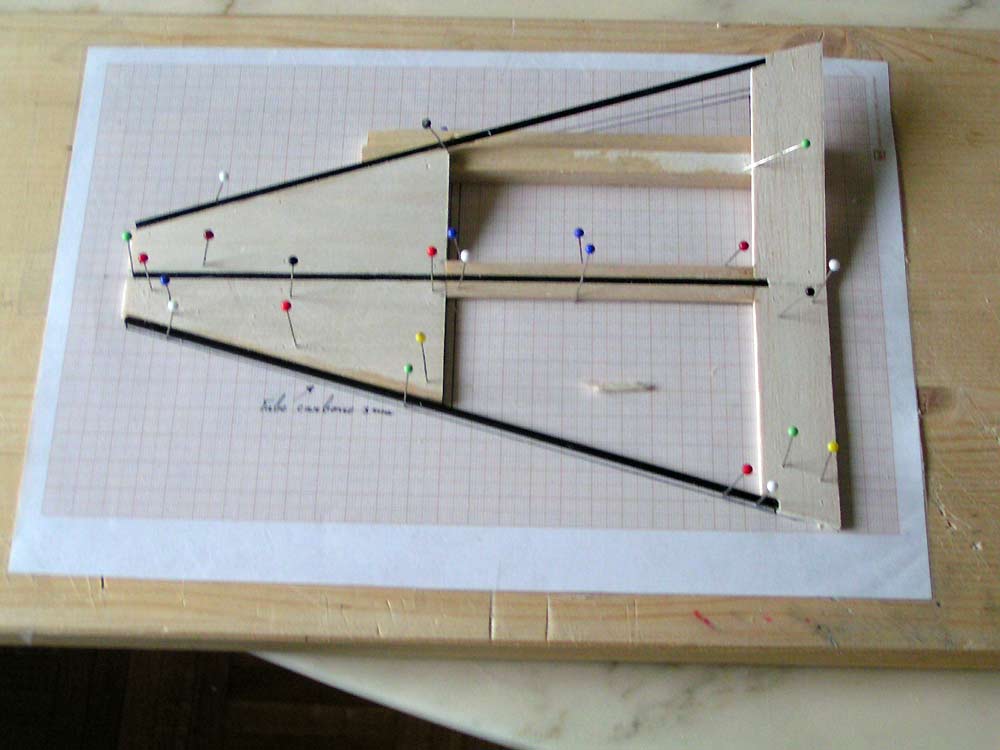

Variante de construction pour associer robustesse et légèreté

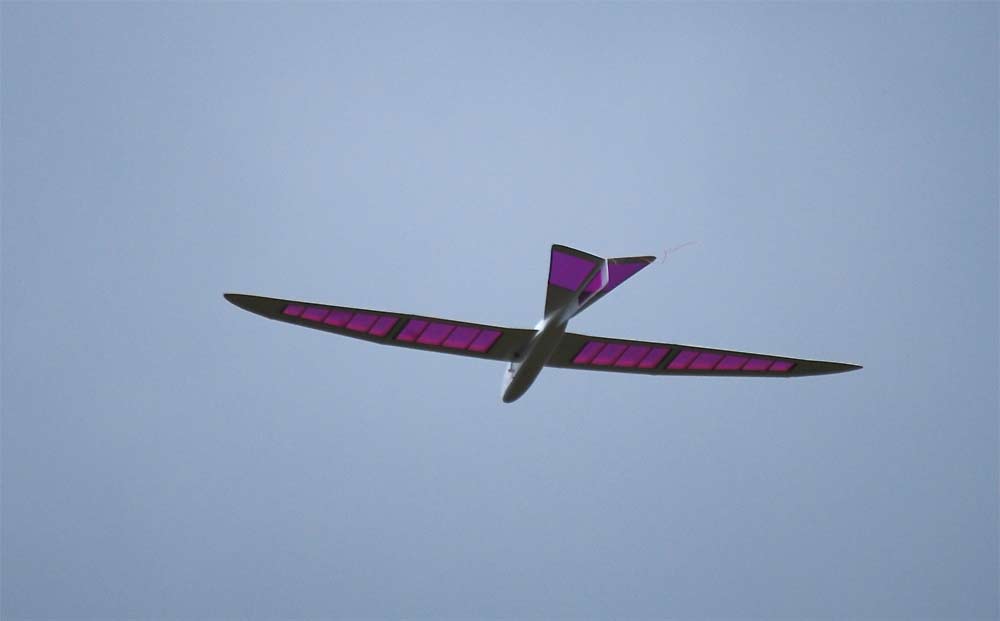

et voila le Quetzal prêt à voler ! Merci Marco et merci Laurent !
Et tous ces pilotes que font-ils ?

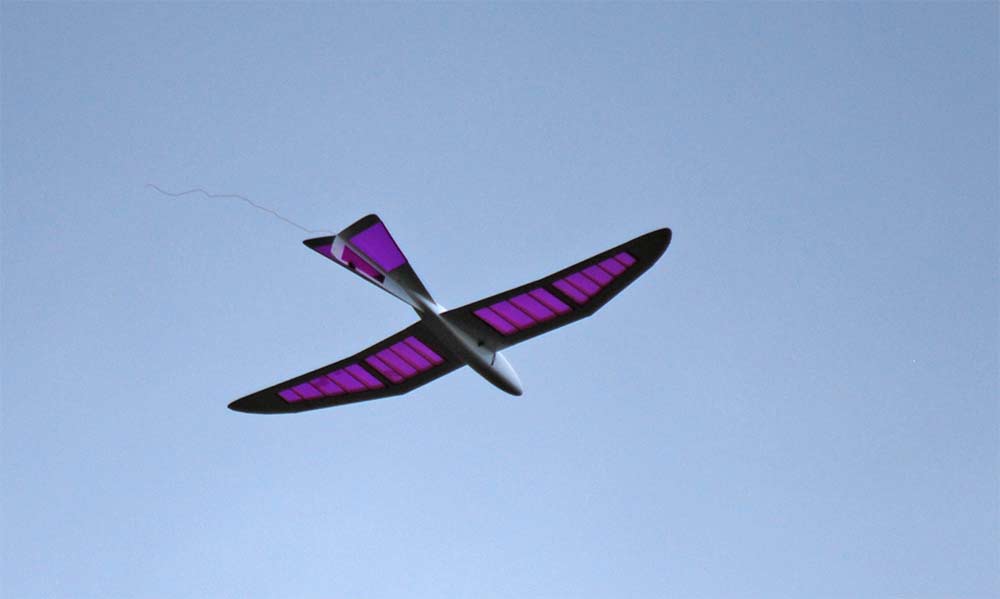

Et bien ils regardent évoluer le Quetzal de Marco et nous sommes sur les pentes de la Madeleine en 2009
Un bien bel oiseau qui sort des sentiers battus
pour ne pas dire des "pentes battues " !
