Bonjour Gérard, J'espère que tout va bien pour toi. Je tenais à t'envoyer un petit mail pour te donner des nouvelles de la belle CNC fil chaud dont j'ai hérité et qui a déjà réalisé quelques projets sympathiques avec brio. Le dernier projet en date était un vrai défi puisque normalement impossible au fil chaud. Il s'agit de la découpe d'une paire d'aile d'un petit Mirage 2000 pour un ami. Cette découpe est normalement impossible à cause de la différence de corde entre l'emplanture et le saumon. J'ai utilisé la technique de la rotation pour mettre le bord d'attaque parallèle au fil (comme sur l'image ci-jointe). Il s'agit ensuite de projeter les profils d'emplanture et de saumon sur ces nouveaux plans... et la... c'était la grande aventure. |

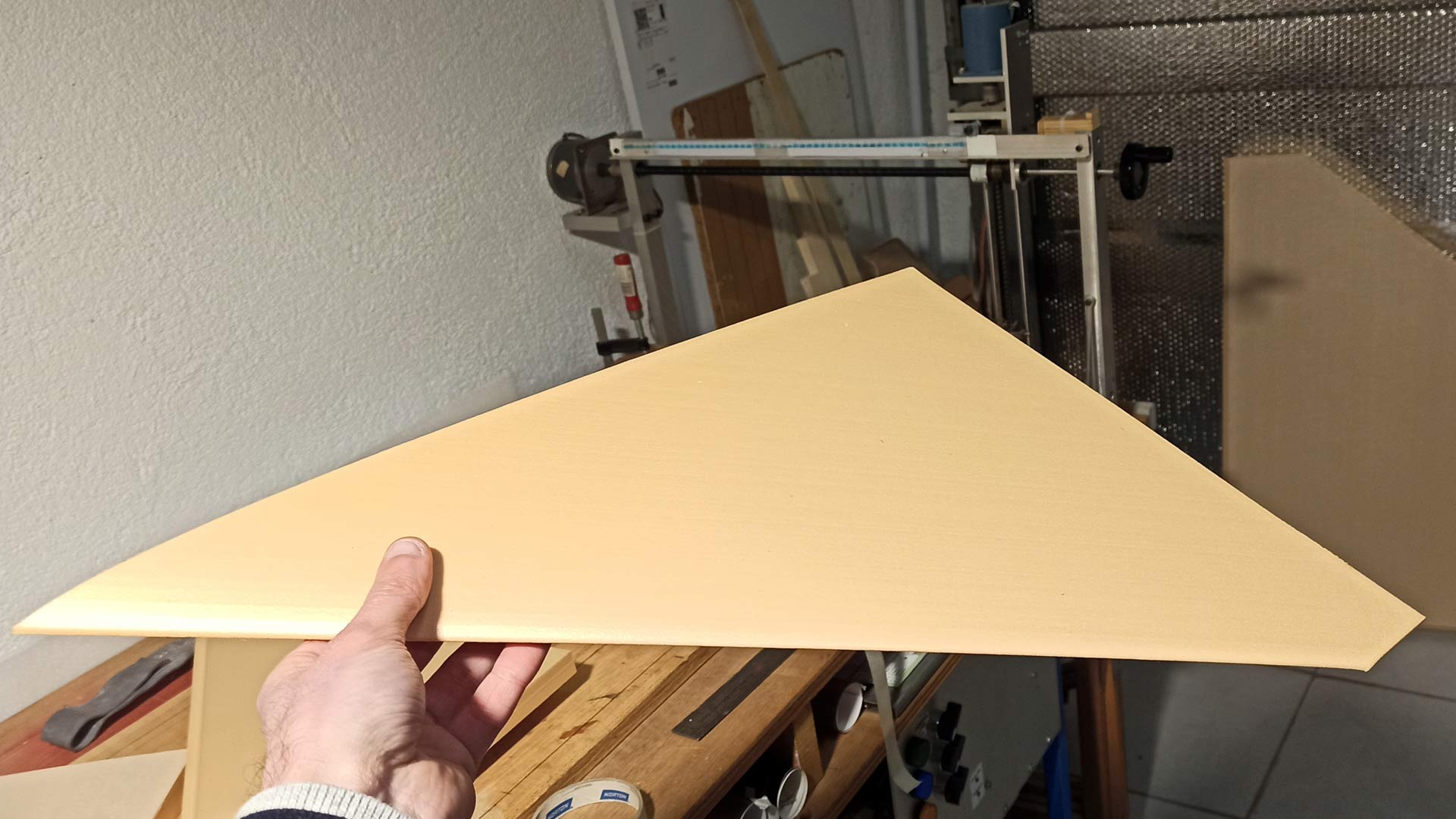

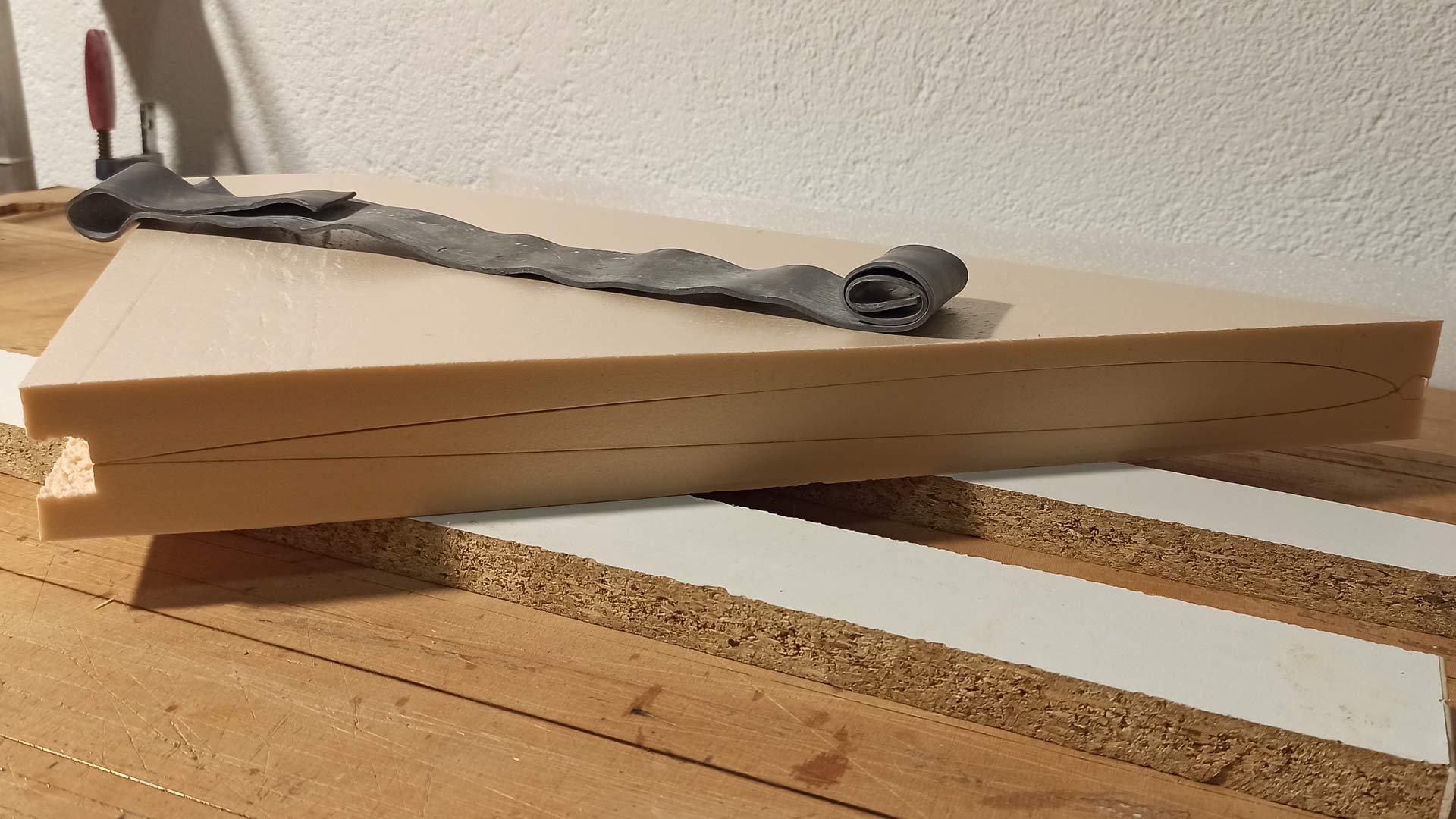

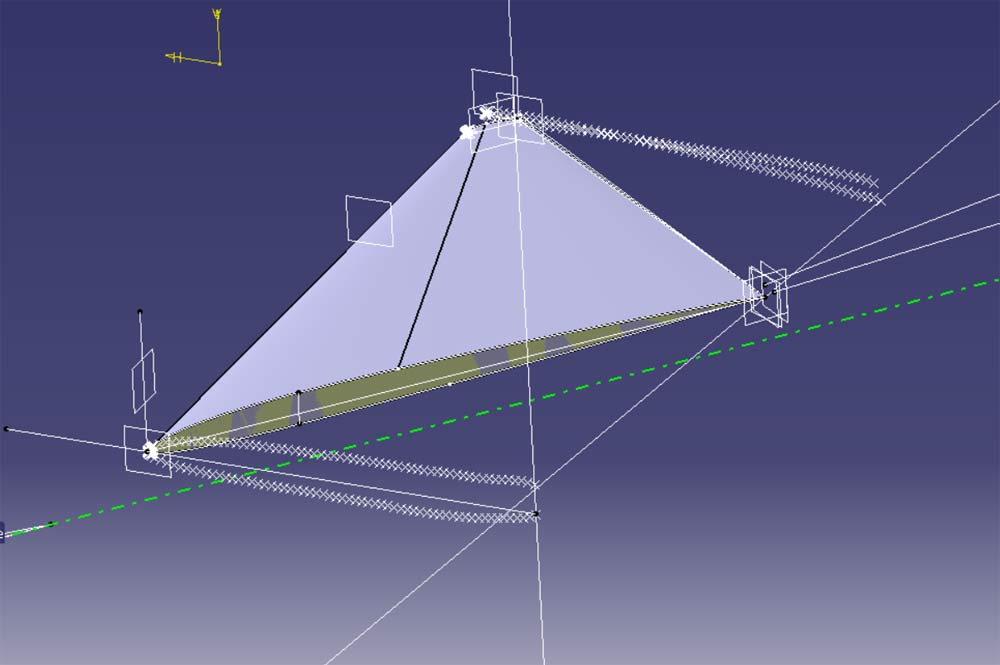

Plusieurs feuilles de calculs existent sur Internet mais, aucune ne m'a donné satisfaction. J'ai donc décider de me débrouiller moi-même avec le logiciel de conception Catia, que j'utilise quotidiennement au travail. Je te joins une image du résultat, deux beaux nuages de points, représentants le parcours du fil à l'emplanture et au saumon. Après quelques essais et ajustements, le résultat est très satisfaisant et la découpe est belle. Je te joins également quelques photos du résultat. Encore merci pour cette superbe machine. A bientôt Edouard |
Edouard merci pour ces bonnes nouvelles ! Je constate que cette vieille machine qui remonte à 1990 (une des premières CNC de France) fait du beau travail surtout entre tes mains ! Tu n'as pas fini de découvrir d'autres possibilités et dans ce domaine je te fais confiance ! A cette époque j'avais fais bosser des élèves de Montpellier (BTS) pour mettre cinq fils de découpe superposés et ajouter sur la droite un autre ensemble d'axes afin de découper simultanément 5 paires d'ailes... et tout ça dans le même temps que pour un simple panneau d'aile... Puis avec l'aide de Fred je l'ai mise en conformité avec le principe retenu par l'équipe de Gérard Prat que je remercie à nouveau ! GR
|
|
|
||
|
Géniale ton idée de la rotation! Mettre le BA parallèle au fil et ensuite demander à Catia de recalculer la trajectoire de points pour obtenir le profil souhaité, il fallait y penser et savoir le faire! |
||
|
|
||
|
même avec beaucoup d'imagination ces deux trajectoires sont improbables ... |
||
|
|
||
|

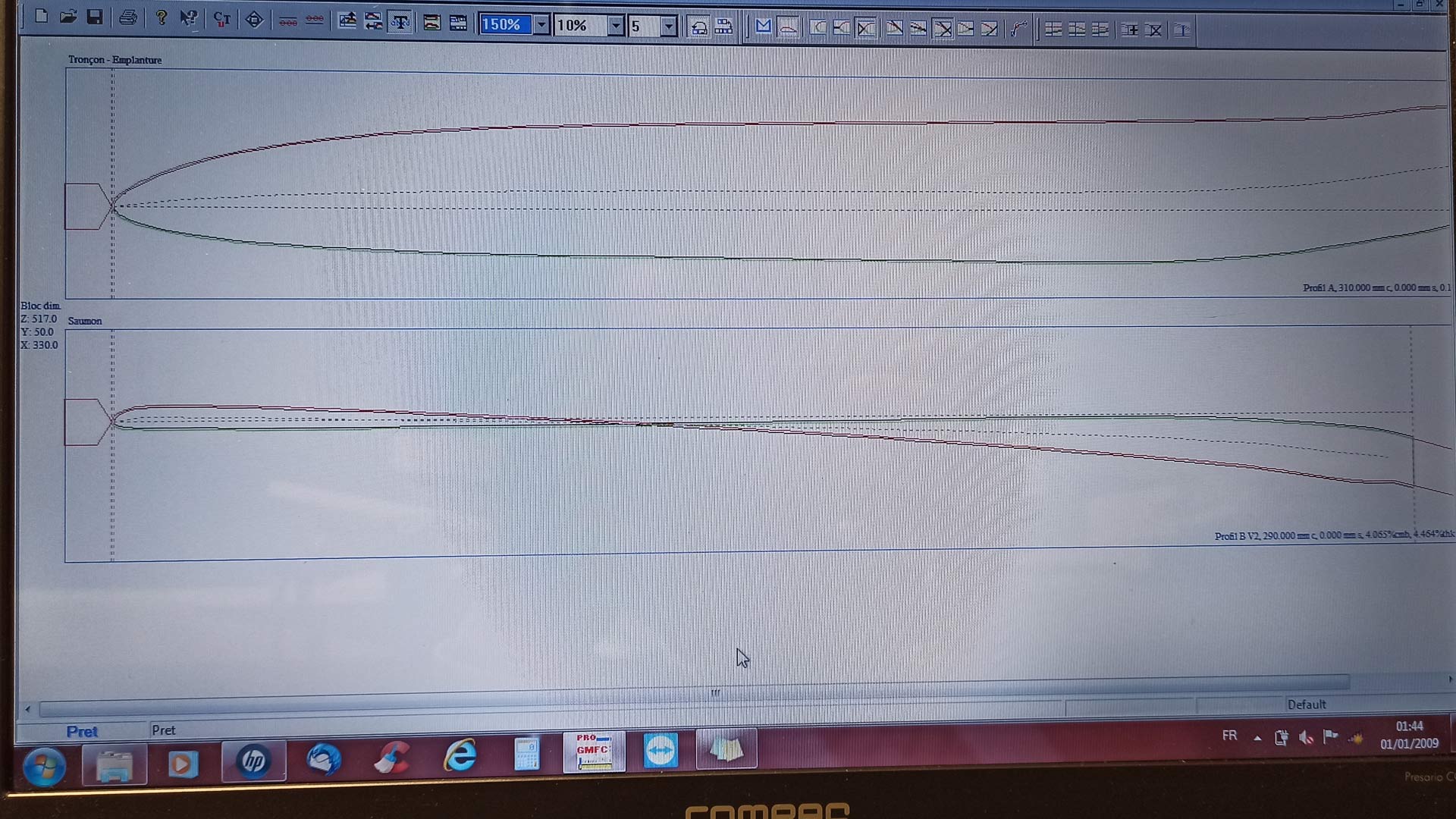

Voici le travail de Catia (Dassault) et les nouveaux trajets des deux axes pour obtenir ceci .. |
||
|
|
||
|
Magnifique Edouard ! C'est au BF que l'on voit la qualité du travail ! |
||
|
|
||
|
Et au passage observez la taille des moteurs pas à pas dont deux moteurs pas à pas Slo-Syn et un câble à tension constante grace à la charge du contre-poids ! Une vieille recette ancestrale mais pour cela il fallait des moteurs puissants... |
||
|
|
||
|
Difficile de faire mieux Edouard ! Ton ami a de la chance ! Et que ce Mirage 2000 vole au plus vite car les événements l'exige ! |
||
|
|
||
