Le Bocian, planeur polonais construit par Jezów Sudecki, une compagnie polonaise fondée en 1928. Un de ses fondateurs Edmund Schneider - fut le constructeur du planeur GRUNAU Baby. Cette compagnie est privatisée depuis 2001 et se dénomme  " JEZÓW "  le patron  : Henryk Mynarski.

Le Bocian est un planeur biplace en tandem, le premier vol  fut réalisé en 1952. Le modèle FS est certifié voltige. 612 planeurs  de ce type furent construits toutes versions confondues.

La version C premier vol février 1954, le D en 1958 et le E le 6 décembre 1966

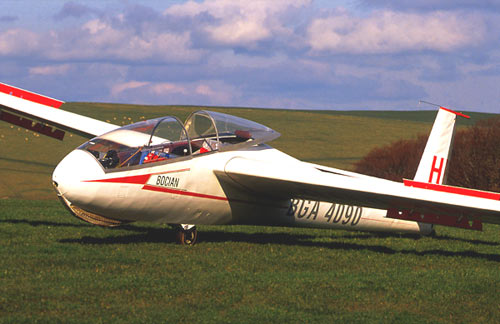

Ci-contre la version 5a

Cellule en contre-plaqué, roue fixe

 Photos extraites du site SZD JEZOW

1.   SZD-9bis Bocian 1D *
2.   SZD-9bis Bocian 1E *
3.   SZD-12 Mucha 100
4.   SZD-12A Mucha 100A
5.   SZD-8 Jaskólka
6.   SZD-21-2B Kobuz 3
7.   SZD-22B Mucha Standard
8.   SZD-22C Mucha Standard *
9.   SZD-24C Foka *
10. SZD-24-4A Foka 4 *
11. SZD-25A Lis *
12. SZD-27 Kormoran
13. SZD-30 Pirat *
14. SZD-30C Pirat
15. SZD-31 Zefir 4

 16. SZD-32A Foka 5 *
17. SZD-35 Bekas
18. SZD-36A Cobra 15 *
19. SZD-38A Jantar 1 *
20. SZD-39 Cobra 17
21. SZD-40 Halny
22. SZD-41A Jantar Standard *
23. SZD-42-1 Jantar 2 *
24. SZD-42-2 Jantar 2B *
25. SZD-45 Ogar *
26. SZD-48-1 Jantar Standard 2
27. SZD-48-3M Brawo
28. SZD-52 Jantar 15
29. SZD-52-2 Krokus
30. SZD-52-3 Krokus S



 Les planeurs construits par la firme

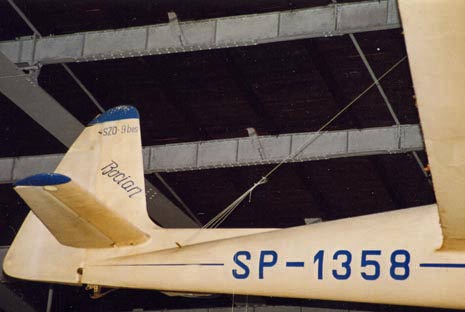

Photo de Piotr Piechowski



 Plan vertical et l'arête dorsale qui caractérise le Bocian 9bis. Ici pas de doute la version figure en clair sur le plan fixe.



SZD-9 bis Bocian

  •  Premier vol : Décembre 1966
  • Fabricant : SZD
  • Envergure : 17,8 mètres
  • Longueur : 8,21 mètres
  • Surface voilure : 17,8 m²
  • Profil : NACA 43018A/43012A
  • Allongement : 15,85
  • Water ballast : non
  • Finesse : 26 à 80 km/h

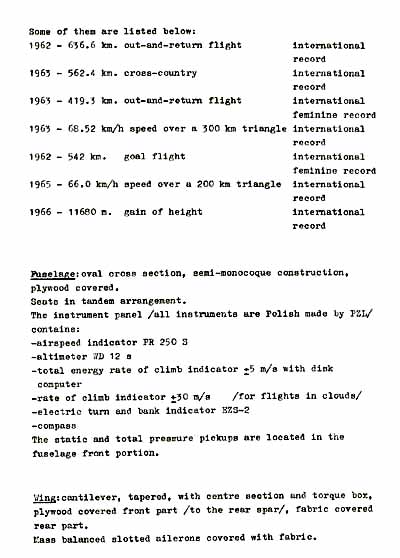

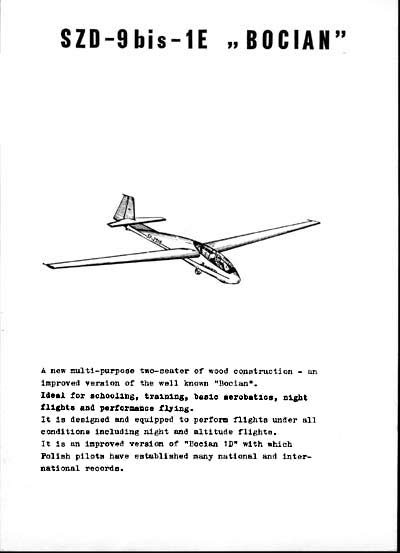

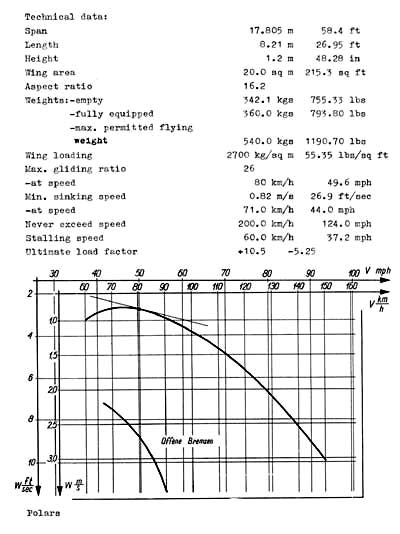

Ci-dessous, documentation personnelle des GPR fournie par Marcelle Choisnet (1968) Click sur les pages pour lecture
