Une
idée du 17 mars 2013 dans les bureaux des GPR alors que le mauvais
temps sévit en Languedoc-Rousillon...
A
la recherche d'un support "tout fait" pour monter nos
encombrants planeurs sur le terrain - mais à "hauteur
d'homme" comme on dit dans les campagnes, et bien, en tournoyant
dans la maison à la recherche d'un siège pliable pour pêcheur, je
suis tombé sur ma tablette de projection pour les films et les diapos.
Autant vous dire tout de suite qu'elle n'a pas servi depuis des
lustres et qu'elle va retrouver une nouvelle jeunesse ! Le hasard
a voulu que j'avais commencé à crayonner un croquis et que j'avais
prévu une tablette pour poser émetteur et outils. En effet tous
les supports que l'on voit ne possèdent pas cette tablette que je
juge indispensable car le but non avoué est de ne plus se baisser
lors du montage du planeur ! Bref pas besoin de vous
faire un dessin, cette tablette pliante - toute faite - ne nécessite
que très peu de modifications pour la rendre parfaitement opérationnelle.
Mais
pour tenir la queue comment tu fais ? Et bien je prendrais un
piquet planté dans le sol avec une fourche au sommet protégée par
du tube de mousse. Chacun ira de son imagination car ce n'est pas
compliqué, en prévoyant une sorte de baillonnette au pied du piquet
pour pouvoir taper avec un marteau !
|
|
Voila
l'objet avant modification
|
|
A
repeindre en blanc pour lui donner une nouvelle virginité !

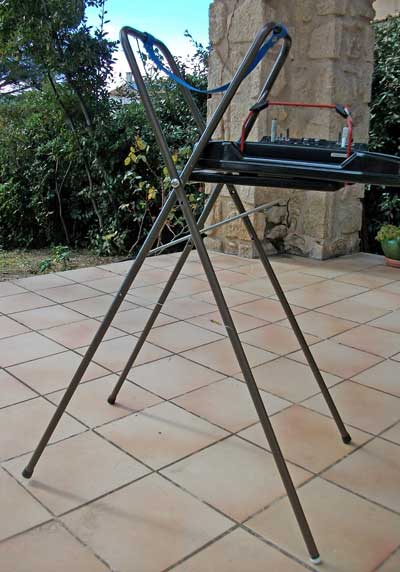

L'idée
à 15 h00 et le support achevé à 18 heures...Comptez 1 heure de travail.
Et ça marche ! Mais il a fallu repercer un des bras car de conception
ils ont 40 mm de différence en longueur (le côté droit plus long.
Rien de bien compliqué. Le système de la sangle convient, une seule
suffit, toutefois il faut que je retrouve ma 50 mm de large : la
charge sera mieux répartie.
|
Le
revoici modifié virtuellement ! Vous remarquerez que deux sangles
largeur 50 mm viendront épouser le galbe du fuselage. Entre ces
deux sangles, si vous le désirez - pourra se placer le train d'atterrissage
pour des essais sur le terrain, mais surtout cette divine tablette
(2) prête à l'emploi sans aucune modification. En 1 il faut ajouter
une chaînette pour limiter l'écartement car c'était la tablette
supérieure qui réalisait cette fonction. Pas besoin de sortir de
Saint-Cyr ou des Mines, pour modifier ce support de projecteur que
nombre d'entre nous possédons dans un placard. Exceptionnellement
les GPR se feront un plaisir de publier votre adaptation à
partir de cette idée après ma mise à la retraite "non anticipée"
mais très retardée (d'une dizaine d'années environ).
GR
|
pour avoir un support "classe" tout blanc comme neige et venant de Suisse pour 135 CHF. Oui mais sans tablette !
Merci Ludo pour le lien !
Gaëtan de Bretagne Sud nous propose celui de Florian Schambeck. Merci Gaëtan ! Je vais m'occuper du calendrier car Gaëtan organise une rencontre GPR à Plouharnel début septembre ! Qu'on se le dise le coin est superbe !
|
|
|
Autre dispositif que l'on trouve dans le commerce et qu'un "vieux modéliste" me propose pour 26 Euros. L'idée est séduisante car l'ensemble est plus stable, mais il y a pas mal d'adaptations à faire... Je devine que ce produit pourrait se trouver dans les sports nautiques... mais je n'en sais pas plus car ce "vieux" modéliste n'est pas très locace. Attendons un peu car il est un lecteur assidu des GPR...
|

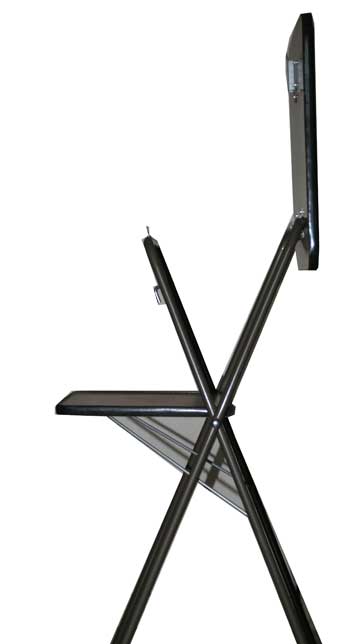

Et voici le fin du fin "made in France" en attendant le contrat du siècle...La tablette pour l'émetteur, la sangle qui épouse parfaitement le galbe de la cellule, l'ensemble est très stable et repliable. Reste à le peindre car de cette couleur il est un peu "tristounet". Oui, il manque le support en Y de la queue : je m'en occupe, avant, il faut que je retrouve mes ustensiles de pécheur... à la carpe. GR
|
|
|

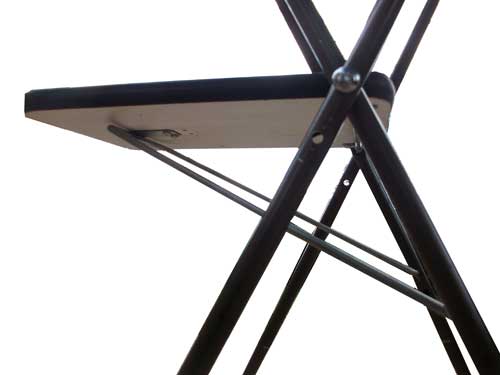

Vue de dessous de la tablette et son système de verrouillage
|

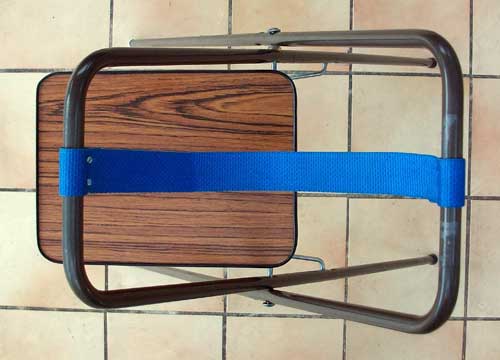

Vue de dessus : une seule sangle suffira.
|
|
Et je pense que je vais ajouter en bout de tablette des crochets ou équivalent pour fixer les outils utiles au montage du planeur.. et pourquoi pas, un trou bien rond pour y accrocher un gobelet !
|
Et voici l'ensemble replié qui devrait toujours trouver une place avant de partir voler...
|
|
|
