le JP15-36 en trois mètres    .

  Page publiée le 18 juillet 2004 et actualisée le 19 février 2019

JP15-36 envergure 3,1 m une taille idéale "passe partout" aussi bien pour le vol de pente que le vol en plaine.

Ce planeur a été dessiné et le moule réalisé par Yves selon le JP15-36 basé au Pic Saint-Loup fin des années 70. Il est aujourd'hui au catalogue de CCM Ales. Son nez en forme d'ogive permet une motorisation électrique facile. Toutefois il est recommandé de réaliser des ailes avec cordes plus grandes conformes à la version semi-maquette (...).

Idéal pour se familiariser au pilotage 3 axes. Son aile médiane le rend également très apte à la voltige avec le MFE205 profil étudié pour le vol électrique et le vol de pente.

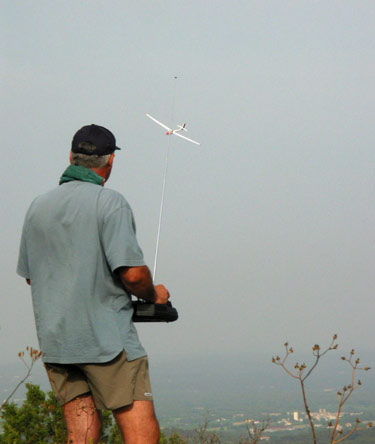

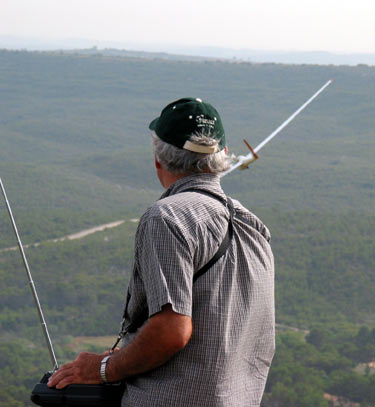

Premier vol en vol de pente du JP de Jacques le 23 juillet 2004 à ST Bauzille de Montmel. Très agréable à piloter l'impression première est la fidélité aux ordres...

Jacques l'a ressenti comme un vieux complice obéissant ...

L'air était chaux et doux en cette fin de soirée vers 19 heures, la brise de mer soufflait régulièrement ce qui n'excluait pas de bons thermiques. Ce profil tient le dos sans trop pousser et le taux de roulis est correct pour passer une voltige réaliste. Et le renversement est renversant de facilité !

Un atterrissage sans histoire en appliquant la procédure spécifique à cette pente car la zone pour poser est limitée à quelques m²...

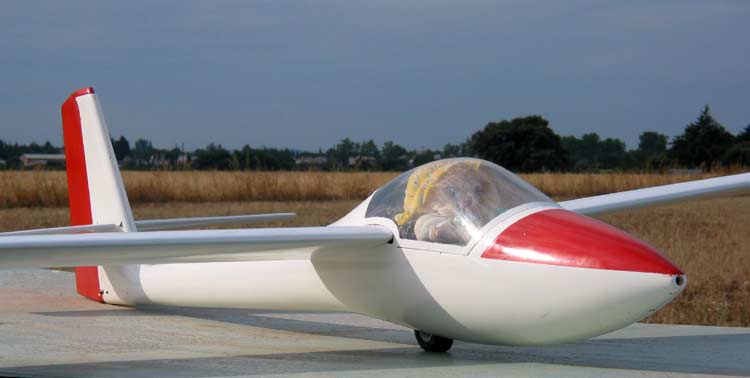

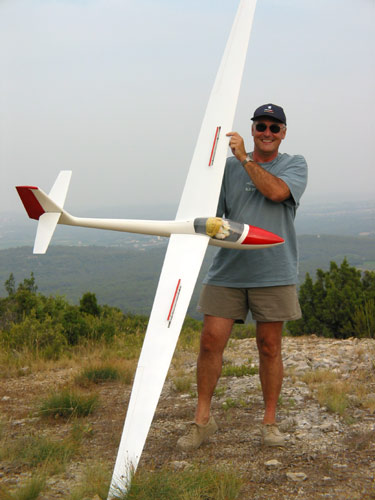

Une réalisation complète de Jacques avec ailes coffrées samba et maroufflées au 50G/m².

L'absence de karman permet de choisir librement son profil préféré : Ici le JP de Jacques utilise le Selig S3010 un profil porteur et pénétrant...De plus son extrados épouse au mieux la forme de la verrière.

Plan coté de la maquette du JP 15-36 à l'échelle 1/4,66 au format GIF soit 79 Ko

Échelle : 1/1

JP15-36 Aiglon

Fabricant : CARMAM (Moulins)

Conçu par : Robert Jacquet et Jean Pottier

Premier vol : 14 Juin 1974

Envergure : 15 mètres

Surface alaire ailes :   11 m²

Allongement : 20,4

Longueur hors tout :  6,4 m

Profils : Wortmann FX 67 K 170/67-126

Masse à vide : 200 Kg

Charge alaire max : 35,5kg/m²

Finesse max à 92 Km/h : 36

 Maquette au 1/4,66

Envergure :  3,1 m

Surf. alaire : 48,7 dm² ( 52,54 dm²)

C1 : 216 mm (sur axe cellule)

C2 : 154 mm (170mm version semi-maquette)

C3 :80 mm (100mm)

Flèche : 45 mm

Surf Stab : 4,9 dm²

BL : 780 mm

Volume stab : 0,52 (0,45 )

Longueur HT : 1371 mm

Masse : 2140 g (

Charge alaire : 44 g/dm² (

 Profils :

MFE205P9.25 : pente et vol électrique

S3010 : pour la plaine

Nota : dans la version semi- maquette il est souhaitable d'agrandir l'empennage horizontal pour conserver le même volume de stab.(0,52) le 0,45 est trop faible pour le vol de plaine.

C1 : 130mm

C2 :80mm

Lp : 280mm

Fléche : 20mm

Volume stab : 0,53

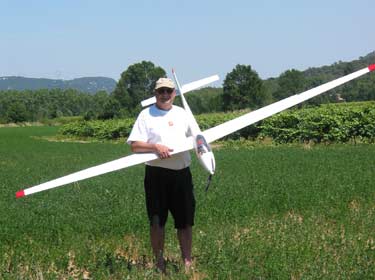

Le JP de Michel est motorisé et le profil utilisé est un Fx60-126

Départ du JP

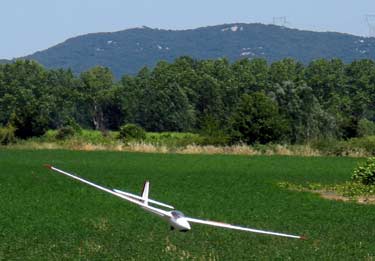

Et atterrissage hélice repliée donc discrète... C'est l'autonomie totale pour voler sans contrainte.

Toutes les photos de différents JP grandeurs sont déjà sur le site depuis un an mais voici le lien :
