SHK de Schempp-Hirth
|
||
|
Page publiée le 15 février 2009 et actualisée le 17 avril 2019 |
|
|

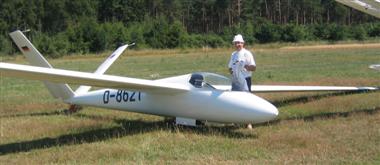

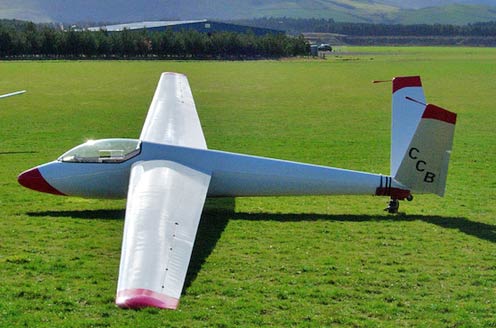

Photos du SHK-1 grandeur : Clic !
Plan au format DXF du planeur au 1/3
|
|
|
|
|
|
|
|
|
|
 |
 |
|
|
|

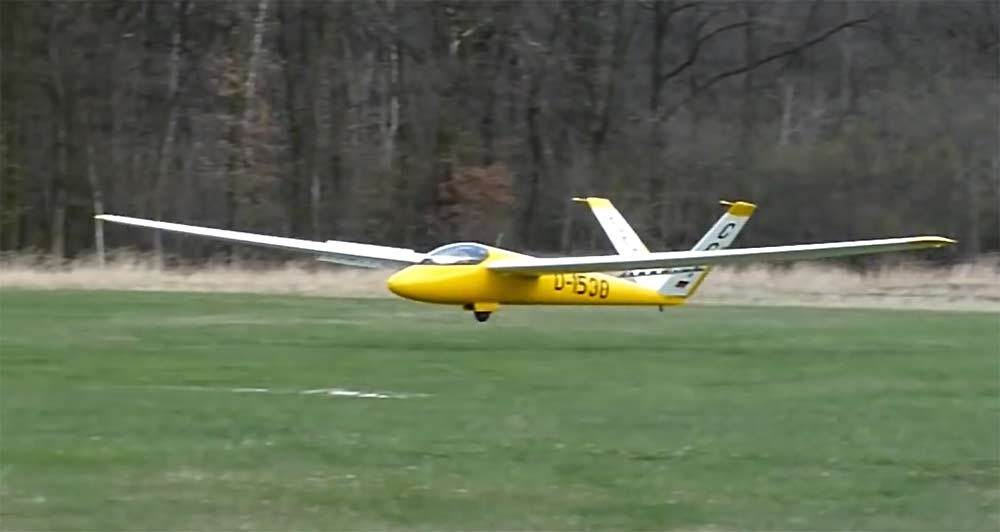

| Vidéo montrant l'atterrissage du SHK |

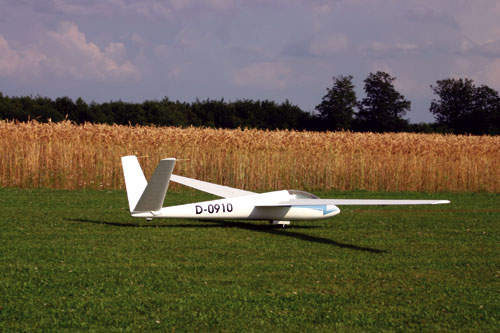

SHK Aeronaut envergure 4 m |
|
|
|
| Décollage au treuil avec caméra embarquée (avril 2014) |
|
| Deux mots sur les caractéristiques... |
||
| Échelle : 1/1 Fabricant : Schemp Hirth First Flight : 1965 Envergure : 17 mètres Surface alaire : 14,7 m² Allongement : 19,9 Longueur hors tout : 6,32 m Profils grandeur : NACA 64-415 Masse : 205 Kg Watter ballast : non Charge alaire : 25,2 kg/m² Finesse max : 38 |
Maquette au 1/3 Envergure : 5,66 mètres Surface alaire : 155,78 dm² Allongement : 19,2 Profils : HQ2.5/11 et 2.5/10 saumon Surface alaire stabilisateur : 28 dm² Bras de Levier : 1317 mm Volume stab : 0,38 Masse estimée : 10 kg soit 64 g/dm² à 73.8 g/dm² (11.5kg) Lien
avec un artisan allemand : |
|
| Plan de Martin Simons : Clic pour agrandir Ci-dessus Copie page de Jane's World Sailplanes d'Andrew Coates sur l'Austria et le SHK (in English) Doc GR |
||
|
|
|
|
