Réalisation d'un deuxième stabilisateur de l'ASH 25 le 7 février 2022

Matière première : Polystyrène expansé densité moyenne (origine Castries)

Dimensions : C1 =183mm C2 = 86mm  F = 69 mm

Revêtement stratifié avec résine 1050

Profil : NACA 0009

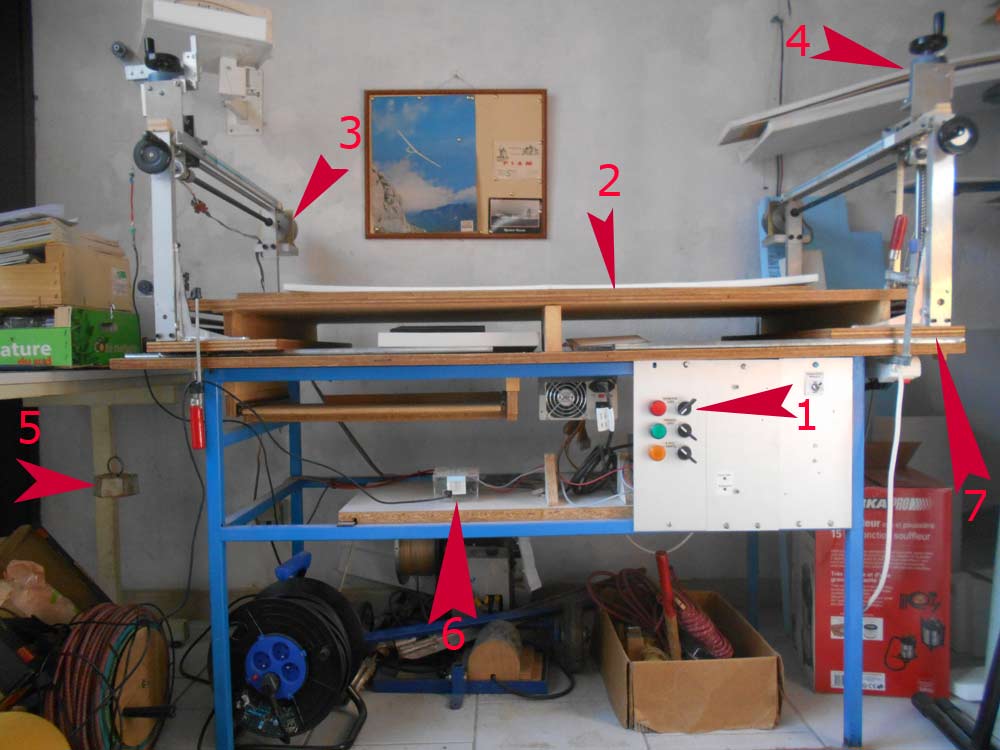

1-Mise en marche  2 -Table de découpe  3 - Moteur axe des X  4 - Moteur axe des Y  5 - Poids pour tension constante du fil  6 - Interface USB pour PC portable plus d'info ICI !   7 - Portiques moteurs monté sur 2 glissières

Point origine pour mesurer la longueur du fil côté droit (données à renseigner dans le prg de découpe - Table)

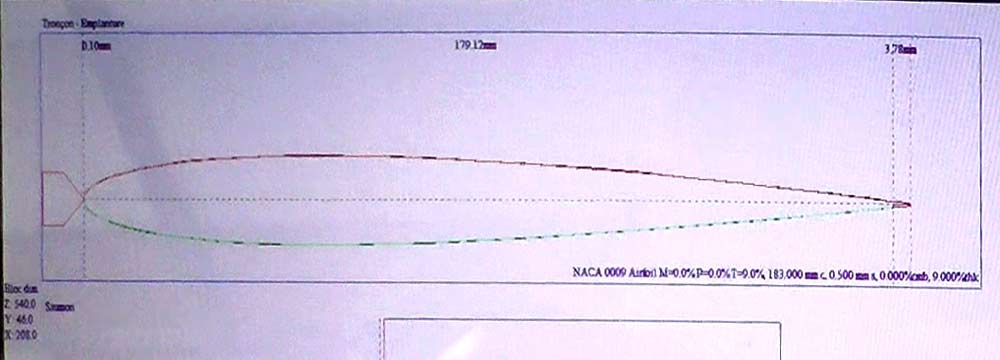

Profil du stab : NACA 0009  fichier .dat dans répertoire Profils

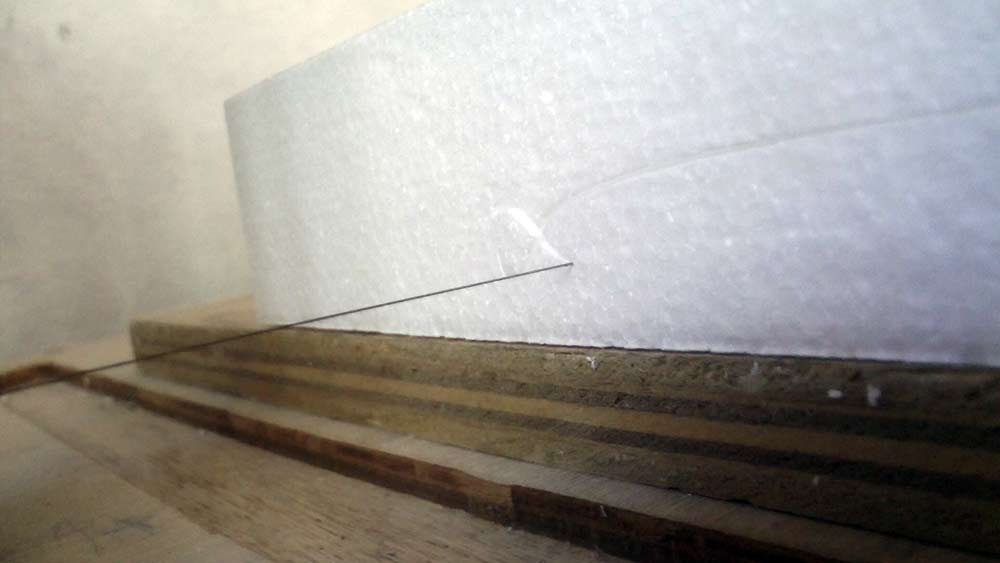

Découpage en cours juste après la découpe du bord d'attaque. Cette option est utilisée lorsque l'on réalise un coffrage en stratifié avec des feuille PVC 6/10 afin d'assurer la continuité du profil.

Le 8 février 2022 - Préparation des noyaux en vue d'un coffrage en stratifié. Masse des deux noyaux brut de découpe : 26.6 g

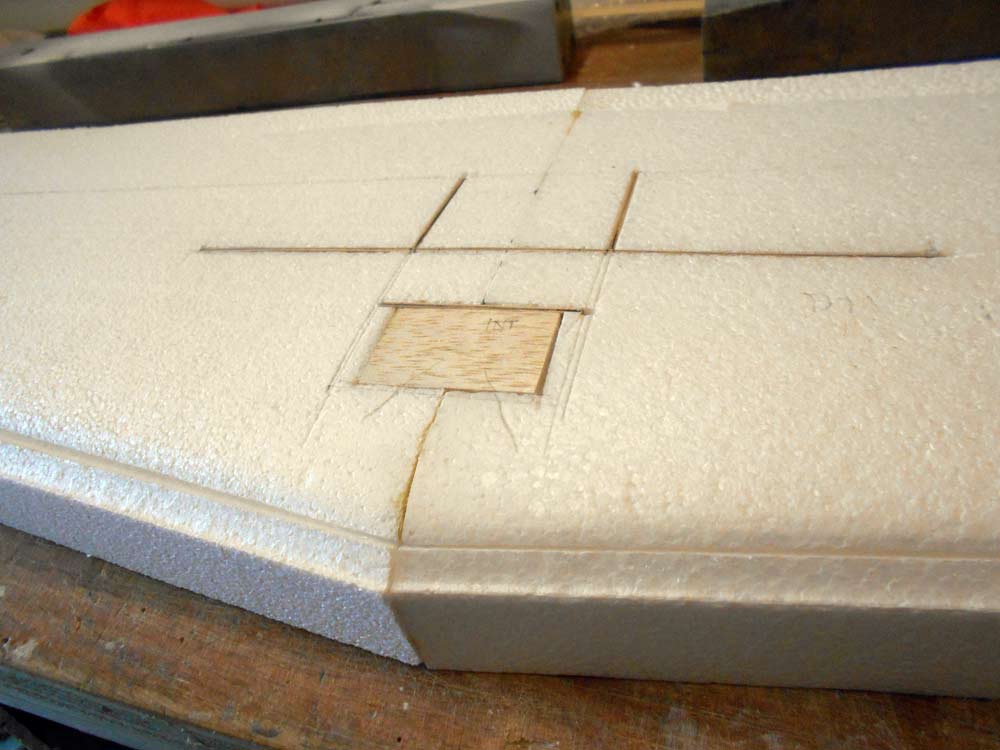

CTP 20/10 5 plis comme longeron et pour prendre appui sur les 2 ergots Ø 2 de centrage du stab. Insertion d'un bloc de balsa à l'emplacement de la vis unique de fixation. Les 2 ergots cap Ø2 + la vis M4 BTR permettent le maintien du stab sur la dérive.

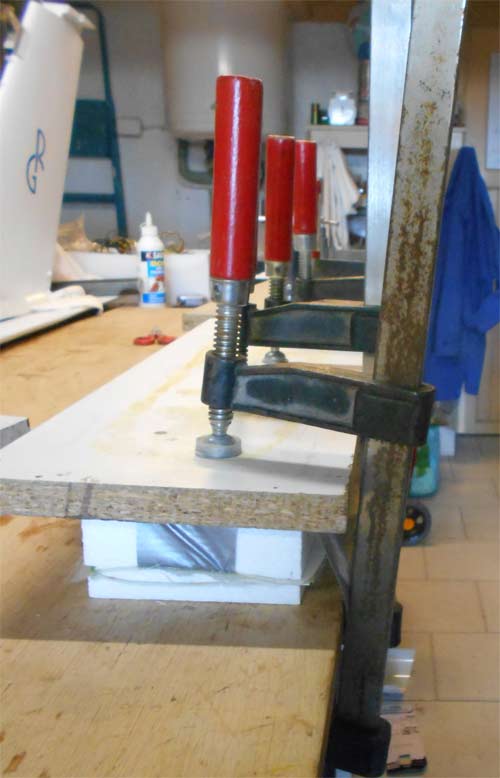

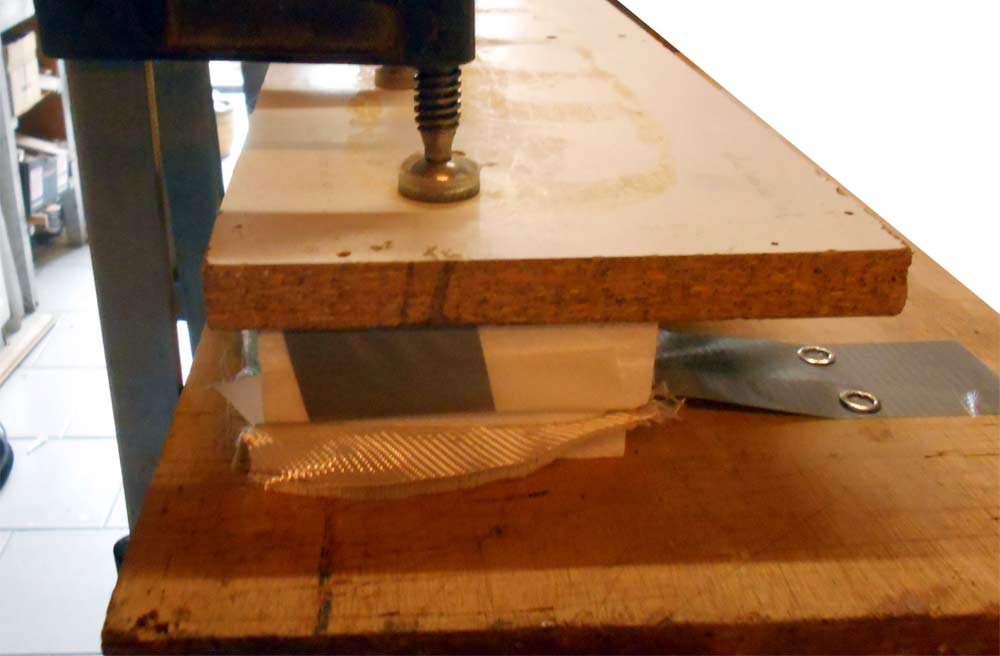

 le  9 février mise sous presse de l'intrados à 12 h00.

Masse du noyau complet avec les renforts : 37g
Une nappe Sergé 200g/m² soit 37g
Une nappe Roving 100g/m²
60g de résine 1050 avec durcisseur 1055 et 1055. (Pour la face extrados 50 g de résine suffiront).
Plaque PVC en provenance de Roquefort du Larzac épaisseur 5/10 et cirée maintenue dans la découpe par du double face.  Plaque non peinte après cire

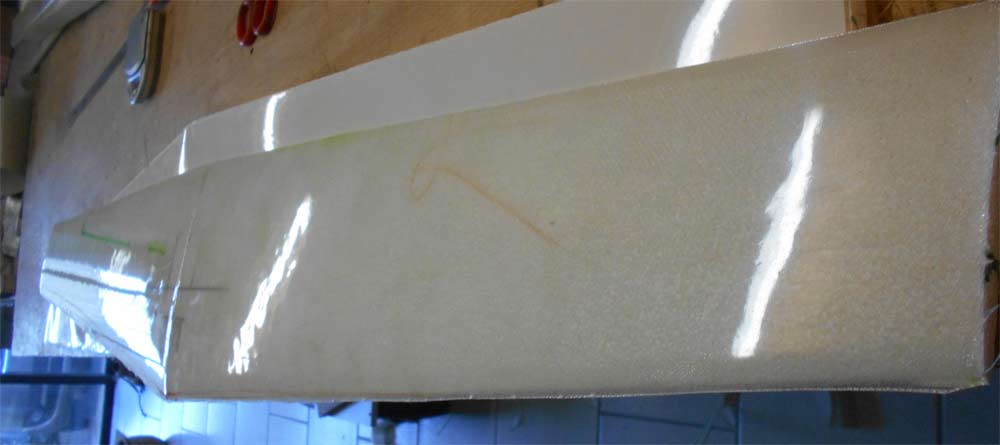

 le 11 février démoulage face intrados sans difficulté.

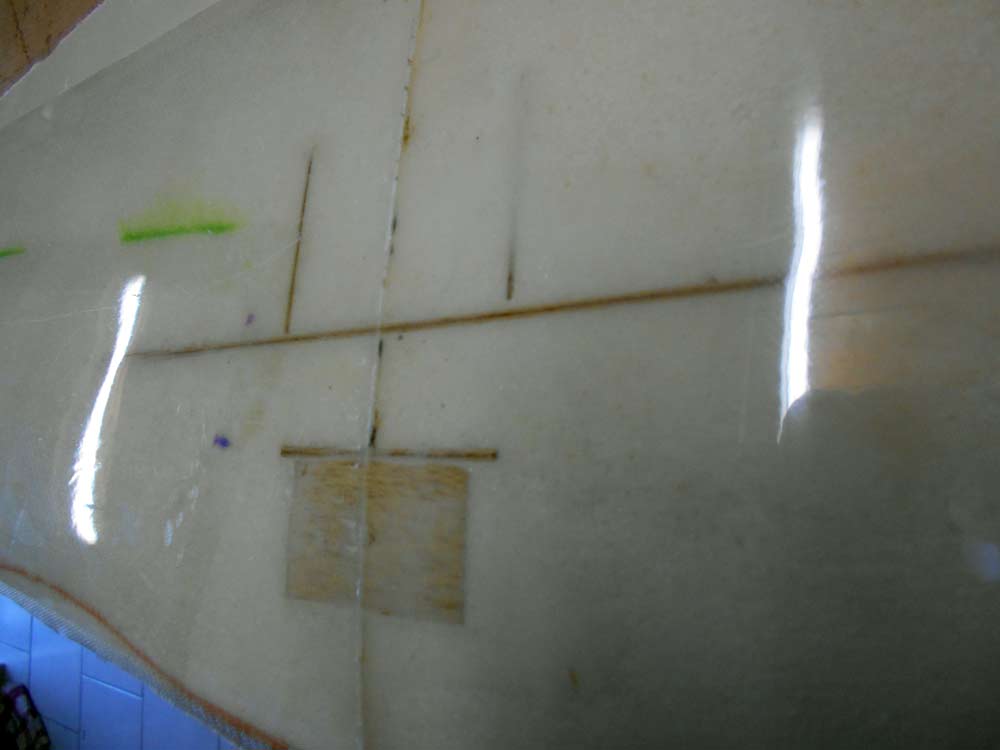

état de surface obtenu sans défaut ajouté, soit la réplique exacte de la face du PVC du Larzac. Axe de symétrie en léger relief qui sera poncé

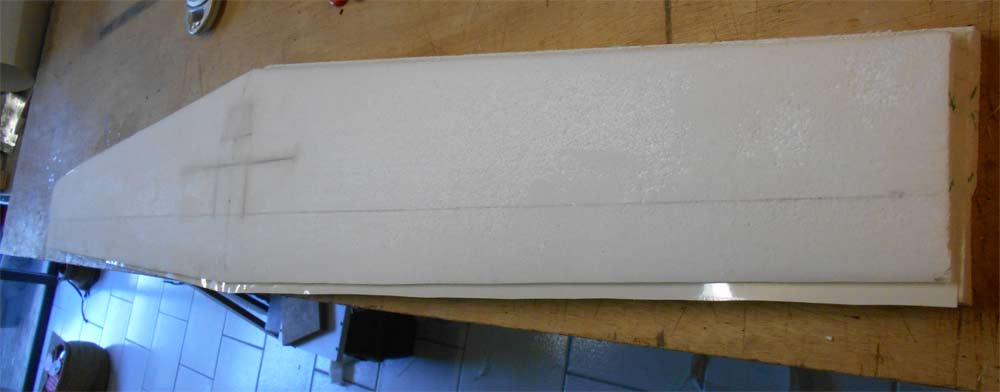

Noyau immobilisé dans sa découpe par trois points de Scotch double face puis stratification sur les 2 plaques PVC assemblées par un Scotch sur l'axe de symétrie

Masse du stab stratifié  1 face : 126g
Masse du revêtement stratifié :  126-37 = 89g  pour 14 dm² soit 6g/dm²
Estimation masse totale  :  126+89 =  215g  mais doit être ajouté le talon d'intrados + finition peinture...

 Stratification du 11 février 2022 à 12 heures

Masse résine préparée : 50 g  1050/1055 (reste 10g environ) soit 2.9 g/dm² utile.
Une nappe Sergé 200g/m² soit 37g
Une nappe Roving 50g/m² (rupture stock SF composites) tissu Bernard. masse : 0,5 x 14.5 = 7.5 g

 le 12 février 2022 -  stab démoulé et évidement de la zone de fixation

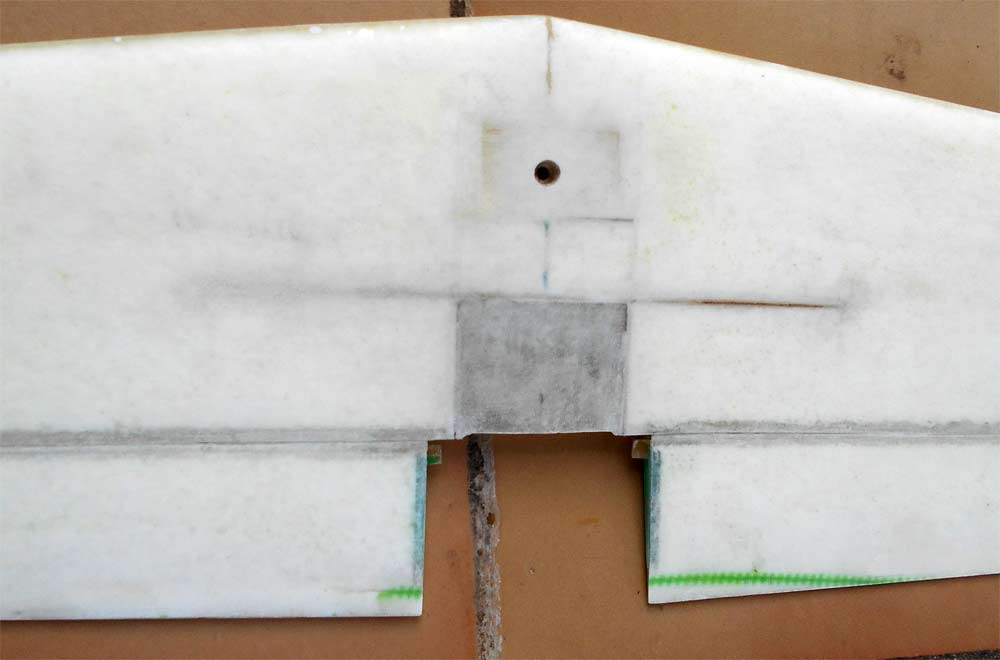

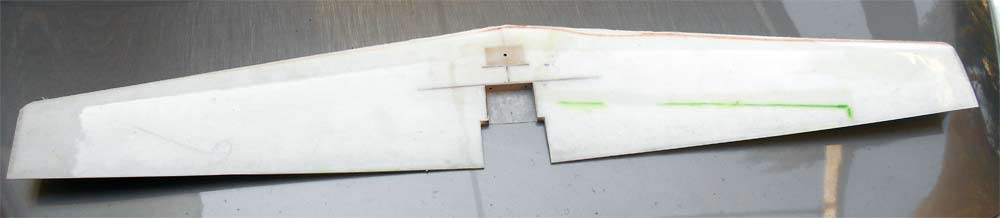

  Stab avant découpe des volets de profondeur

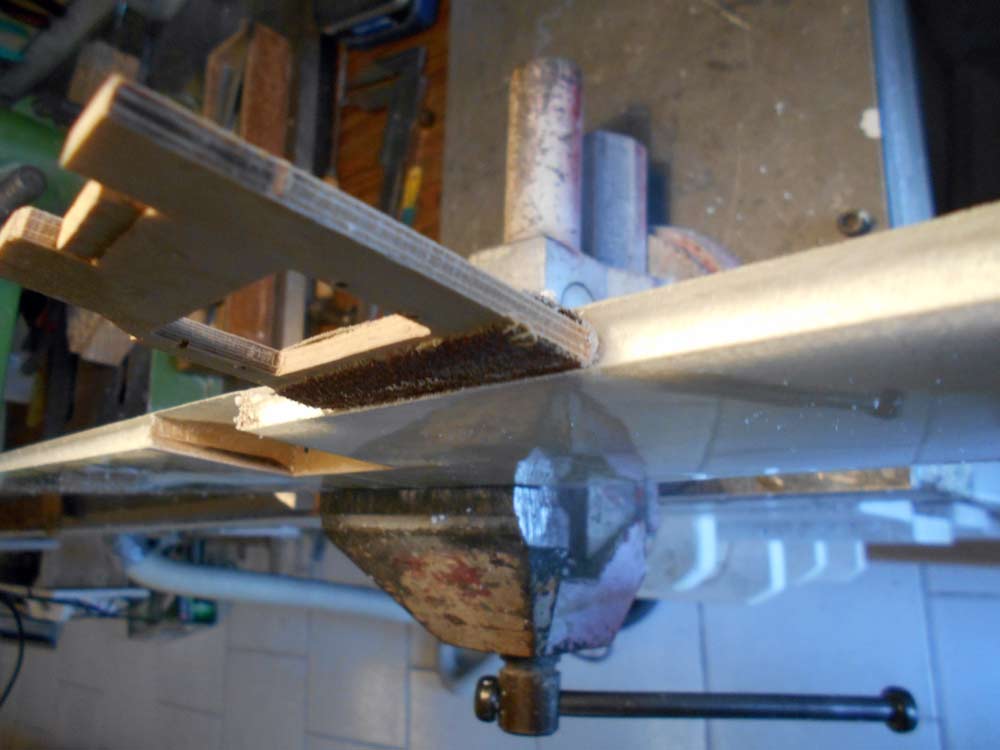

Découpe des volets réalisées : ici évidemment à la poncette de la zone devant être stratifiée afin de rigidifier à la fois le caisson de cet élément et permettre la dépose du dépôt de silicone en guise de charnière

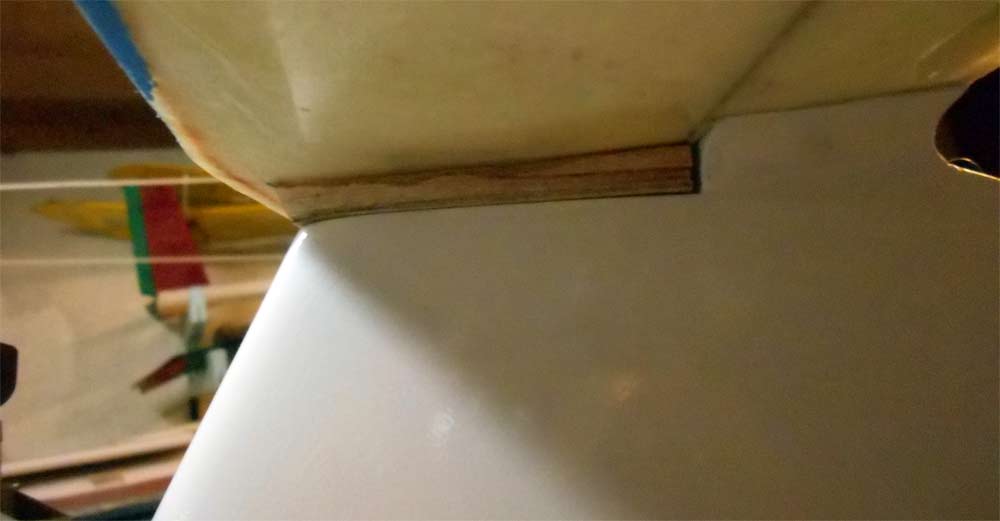

Talon balsa + CTP 20/10 conforme au grandeur

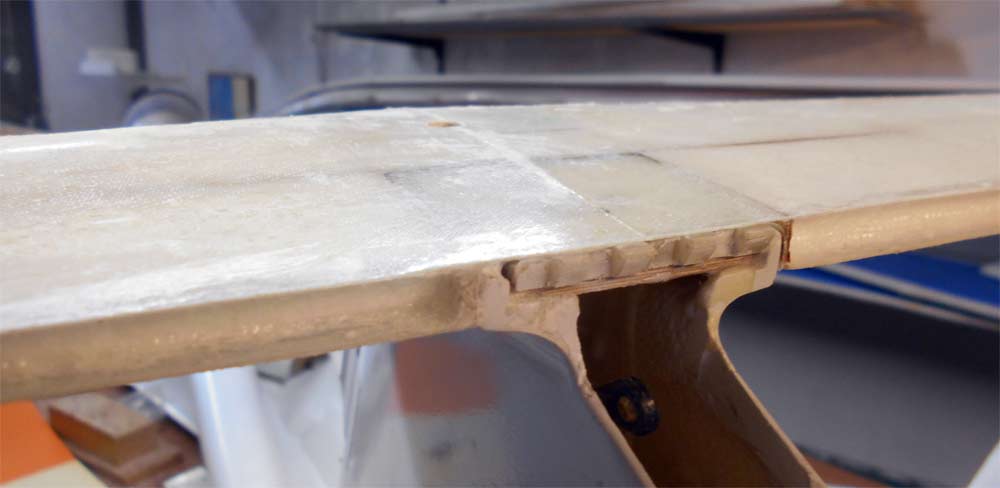

Stab monté sans les volets de profondeur. Ici présente 2 charnières Nylon pour articuler l'élément central qui transmet le mouvement aux deux volets

 le 17 février 2022 Stab achevé avant traitement pour peinture Masse : 213 g - Le stab d'origine réparé pèse 259g mais peint...

Ensemble très rigide : peau stratifiée de 0.3mm assurant une bonne tenue aux marquages. Il était possible de gagner 50 g en modifiant le grammage des tissus. (J'ai utilisé ce que j'avais dans mon stock)

 Détail de la fixation : Soit une vis BTR M4 et 2 goupilles de centrage Ø 2 mm

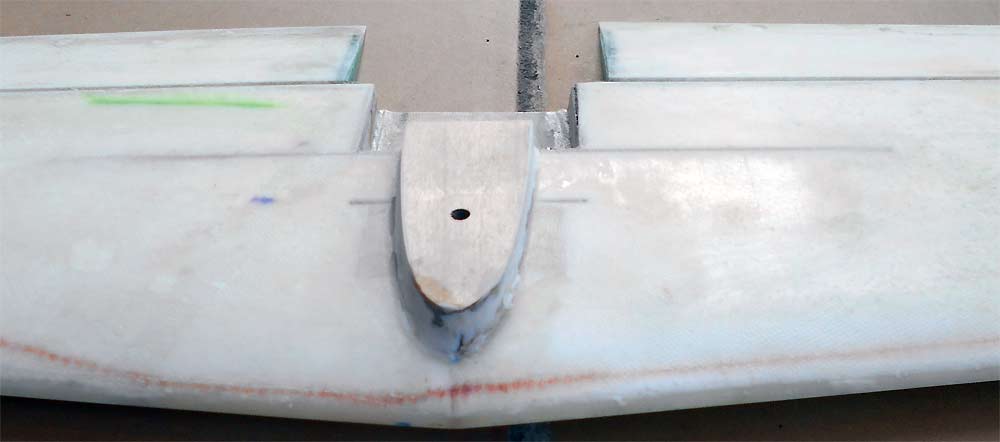

 le 17 février 2022 Stab complètement dépoli pour recevoir un mastic d'apprêt

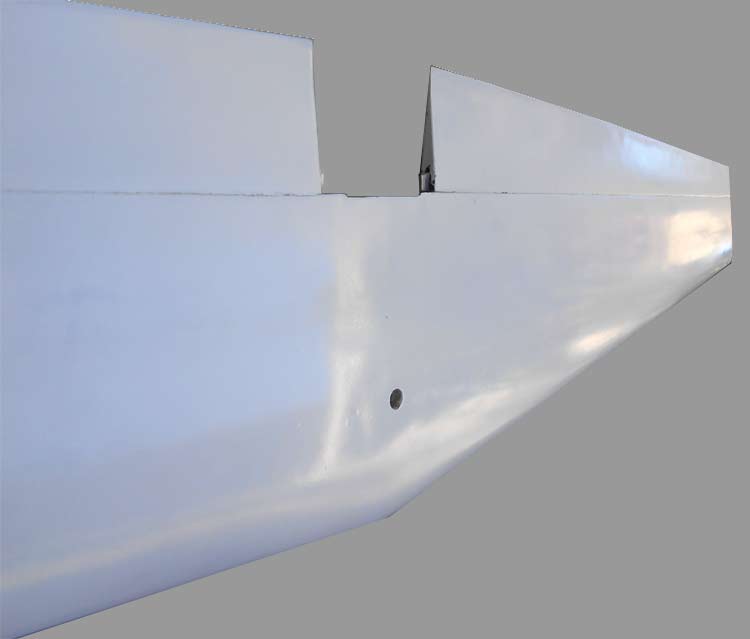

 le 23 février stab complètement achevé soit : 245 g.  245-213 = 32g mastic+peinture c'est beaucoup car j'ai du m'y reprendre à deux fois pour raison d'incompatibilité du mastic avec la peinture... Une sorte de galère !

Ici les deux ergots qui entraînent les volets de profondeur

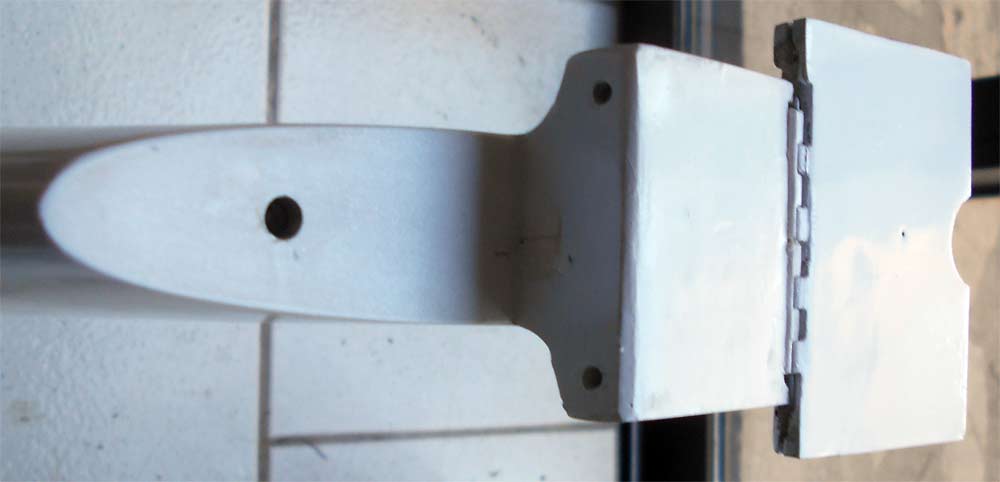

Une seule vis de fixation M4 BTR et les 2 trous pour accueillir les pions de centrage. A droite l'élément du volet de profondeur récupéré lors de la réalisation du stab et rendu solidaire du fuselage par deux charnières. Le servo de profondeur attaque cet élément. Système rapide lors de la mise en œuvre et à l'usage très fiable !
