Avec ce chantier l'occasion m'est donnée pour vous présenter ma "macchina" à découper - non pas "le fil à couper le  beurre", mais le fil chaud à couper le polystyrène.

Construite avec le maximum d'éléments récupérés dans les casses informatiques de l'époque (1992), c'est pourquoi elle pourrait vous paraître bizarre dans sa conception. Toutefois elle répond bien à nos exigences en terme de précision.

A cette époque elle avait intéressée un Lycée technique et je leur avait demandé d'accroître sa capacité de production en doublant la table permettant en une passe de découper l'aile gauche et droite en même temps. Et puisque cela ne complique pas beaucoup la machine, j'avais demandé de mettre non pas un fil mais 5 fils parallèles superposés de façon - en une passe - d'être capable de découper 5 paires d'ailes... Les dessins furent réalisés mais l'histoire s'arrêtera là.

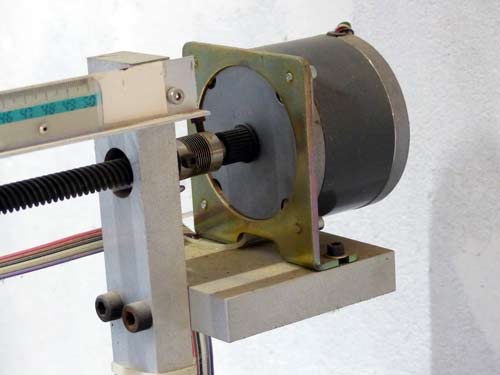

 Axe de sortie 10 mm pour ce moteur qui pourrait facilement accepté les efforts d'une machine de découpe du CTP avec fraise

 Vous noterez la date de réalisation de la première découpe le 21 mai 1993...et cela non pas sur cette machine mais sur une plus petite avec les moteurs pilotés par deux EPROM (1 par profil). La première découpe fut un grand jour et le résultat d'une bonne année de travail avec un électronicien, un programmeur et moi-même pour le reste.

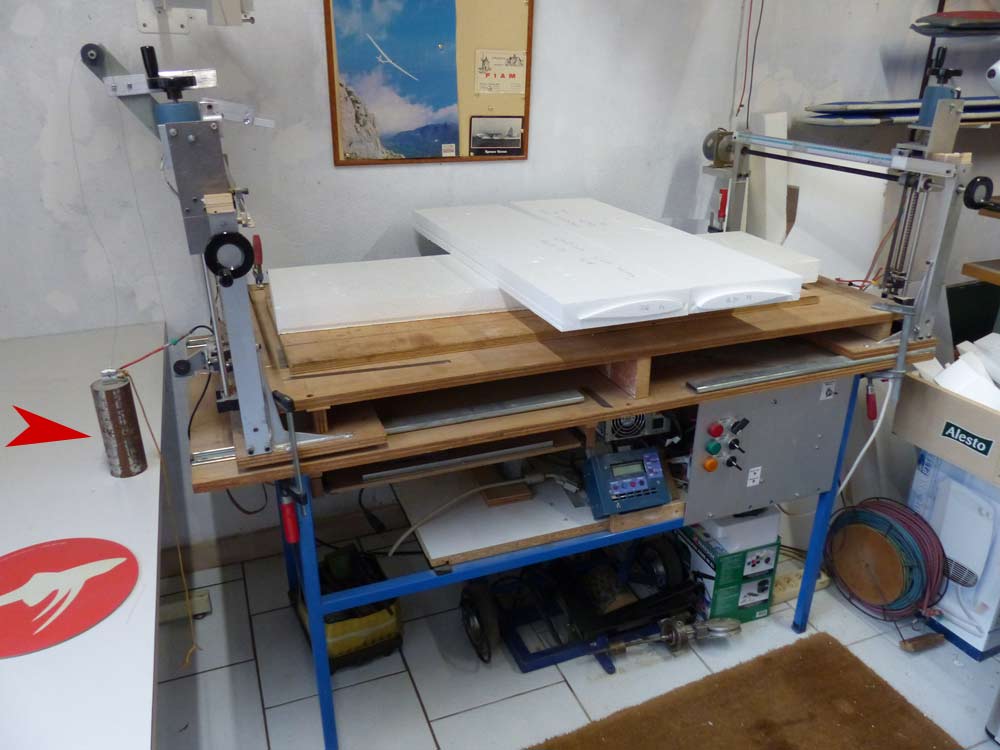

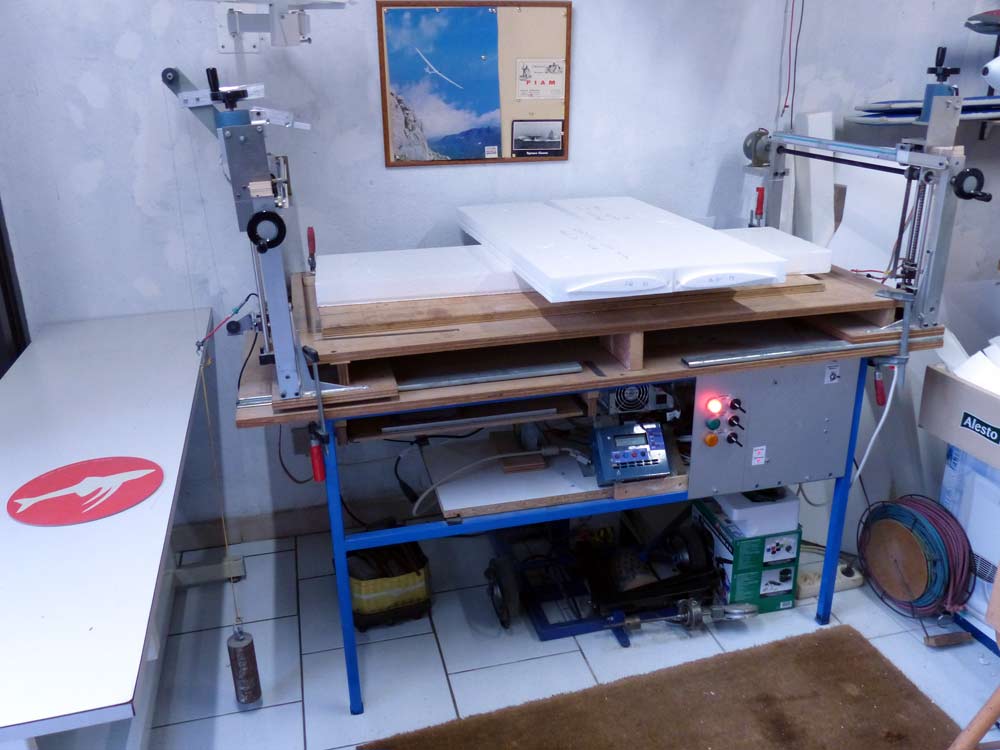

 Voici la machine finale qui a quelques particularités et qui fut opérationnelle en 1994:

  • Tout d'abord pas d'arc encombrant qui passe dessous la table car le dessous est bien garni.
  • Tension du fil constante par l'utilisation de la gravité (contrepoids que l'on aperçoit ici à gauche qui se déplace avec les chariots )
  • Largeur de découpe réglable car moteurs solidaires de potences montées sur glissières. Possibilité rarement utilisée.
  • Moteurs très puissants (récup informatique) qui nécessitera d'ajouter une carte de puissance pour les alimenter (dec 2000)
  • Année 2000 utilisation du prg de découpe développé par l'équipe de Gérard Prat avec Gilles pour la partie soft, en décembre et qui le modifia à ma demande pour pouvoir conserver les vis à billes américaines au pas de 12,7
  • Vis à billes partout et glissières en acier traité pour cet usage
  • Machine piloté jusqu'en décembre 2019 par un PC de bureau Dell en attendant de recevoir l'adaptateur USB

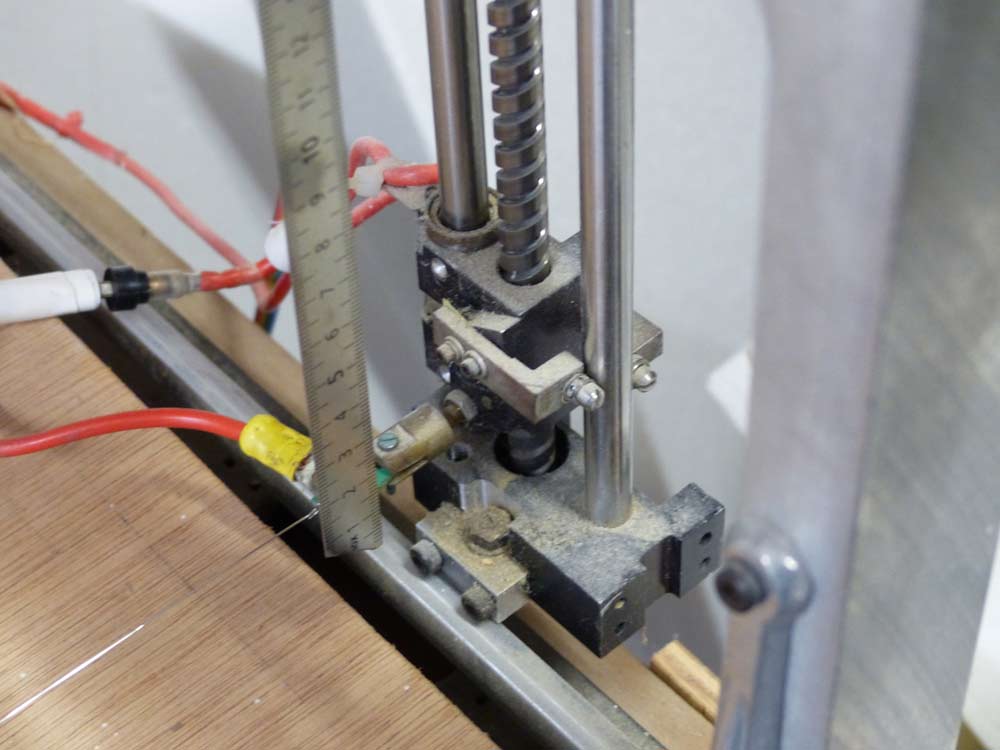

Axe z chariot à vis à billes avec rattrapage de jeu guidé par une douille à billes et sur l'autre arbre par 2 roulements

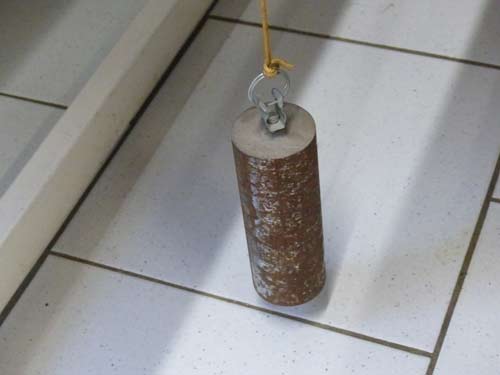

Contrepoids permettant de résoudre simplement la tension constante du fil diamètre 0,3mm

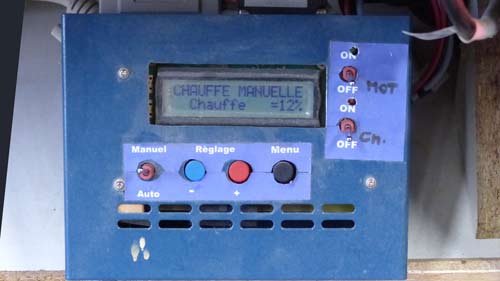

Régulateur de température Picachof monté par Fred

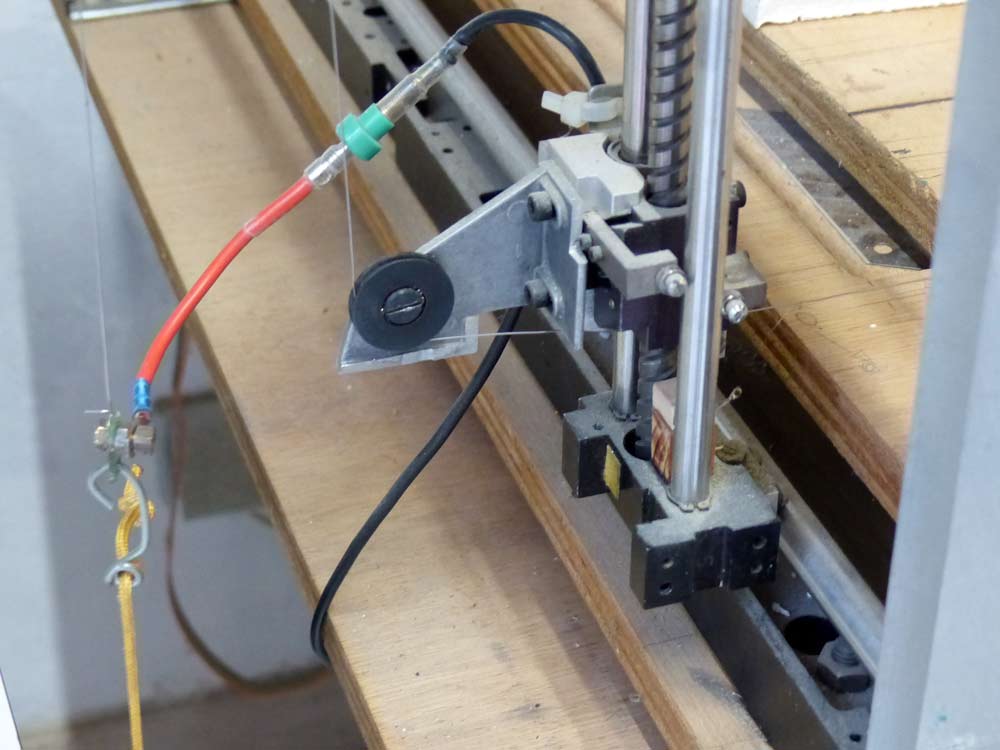

Coté gauche : poulie de renvoi pour le fil qui part vers le haut pour ensuite redescendre tendu par le contrepoids.

Le poids est ici au repos posé sur la table voisine. Sa masse a été réduite à 400g et le fil passé à 0.3 mm



Le 15 décembre 2019 : Décision est prise d'acquérir la carte adaptateur GGC afin de ne plus lier la licence à un seul Pc et être capable d'utiliser les ports USB pour oublier le volumineux port parallèle 25 broches dédié aux imprimantes du début de l'informatique de bureau. Le vieux Pentium avec W98 ayant décidé de se mettre au chômage technique, c'est un portable Compaq qui prendra le relais bien que lui aussi dépassé par l'évolution perpétuelle de l'informatique, mais il a un connecteur USB et un seul. Bref, cette modification permet gagner un peu de place dans un atelier toujours trop étroit et également de réduire la facture d'électricité en se séparant surtout de l'écran cathodique.

Le 20 décembre : arrivée à destination  l'adaptateur et deux jours plus tard tout fonctionne...

Oui mais, dans l'ordre :

  • Validation de la clé de licence difficile because des copier-coller défaillants. En effet il faut être très vigilant lorsque l'on copie la série de caractères car sans une attention précise on récupère des blancs en début ou en fin de la chaîne de caractères (préféré Ctrl+C et Ctrl-V). Et à ce jeu seul Gilles est capable de deviner le lézard en sommeil qui vient perturber cette opération qui devrait être instantanée et sans bavure. Conséquences perte de temps pour l'utilisateur et pour Gilles après des échanges de mails.
  • Mise place de l'adaptateur dans un boîtier plastique provisoire pour le protéger et suppression du boîtier du Picachof.
  • Branchement de l'adaptateur : 2  pins pour l'arc sans polarité repéré "Bow". Pour cela vous rappeler de l'affaire du Rainbow warrior (l'arc en ciel) puis les 2 autres pins repérées +/- pour amener du transformateur dédié à la chauffe la puissance en courant continu mais inférieur à 50 V recommande la notice. Mesure faite 43V, donc jusque là pas de mauvaise surprise.
  • Mise ne marche de la machine : les moteurs fonctionnent après avoir renseigné à nouveau la configuration de la table.
  • Puis la chauffe après avoir renseigné zero arc et en prenant soins de monter en puissance progressivement pour ne pas griller le fil de découpe ...Et là rien ne fonctionne.
  • Mise à contribution trois de mes proches en cas de souffrance et ce fut une souffrance ! Pour deux, ils n'avaient rencontré aucun obstacle. A cela j'y suis habitué car ma vie est ainsi faîte : j'ai toujours le parcours le plus difficile à effectuer quel que soit le sujet. Et je ne parlerais pas des problèmes de santé...
  • Fred "mon électronicien" d'aucun dirait "mon électricien" est venu en personne à la maison et je pouvais le toucher ce qui change du téléphone et des e-mails immatériels. C'est plus réconfortant !
  • Re-échanges téléphoniques entre Fred et mes amis et pas de solution pour résoudre le problème mise à part le fait que je ne disposais pas de l'afficheur rendant plus difficile le diagnostic.
  • Fin de journée "je craque " et j'appelle Gilles : Il manquait l'utilitaire  ggc utilityV3 permettant de configurer la carte GGC et de programmer le PIC de l’interface MM2001. Et pour finir il fallait ajouter une led entre deux pins ( 11 et 7) du connecteur J3 pour fonctionner et signifier que le fil chauffe !

       Fonctionalités du GGC  (extrait du site de Gilles)

  • Clé de licence pour GMFC unique et indépendante du PC. La possession d’une licence GMFC (LIGHT, PRO, EXPERT) est requise.
  • Fonctionnement sous toute version de Windows supportant l’USB de win98 à Windows 10.
  • Timer interne à 10Khz, 20Khz ou 50 Khz permettant des accélérations souples. Le timer interne permet de fonctionner avec des interfaces ne possédant pas de timer.
  • Compatibilité avec la plupart des interfaces moteurs (unipolaires et bipolaires) fonctionnant avec les signaux step/dir. Sorties Dir/Step complètement configurables. Sortie “Motor enable” sur sortie 1 ou 17 du port parallèle.
  • Gestion du fil chaud. Il faut obligatoirement connecter la LED de chauffe.
  • Affichage des paramètres de fonctionnement et de la chauffe via un LCD (optionnel).
  • Reconnaissance automatique des paramètres de la carte GGC par GMFC à partir de la version 3.89.14.
  • Compatibilité complète avec la précédente interface MMUSB.
  • Programmation du firmware du PIC de l’interface MM2001. Le firmware V5.1 est requis en mode GGC et le firmware MM2001_GGC est requis en mode MMUSB.
  • Utilitaire ggc_utilityV3 permettant configurer la carte GGC et de programmer le PIC de l’interface MM2001.





































Moralité : l'informatique industrielle a des exigences incontournables : il faut donc lire et relire les recommandations de Gilles à défaut de les comprendre toutes et les appliquer à la lettre. Pas facile d'être un aéromodéliste en 2020 car on est loin du collage paisible de bouts de balsa comme au bon vieux temps ...!

Merci à tous les amis que j'ai sollicité car tous ont été utiles et merci à Gilles pour sa patience extrême !

Et pour conclure jetez un œil ici !  " La chute n’est pas un échec. L’échec, c’est de rester là où on est tombé". Socrate

GR

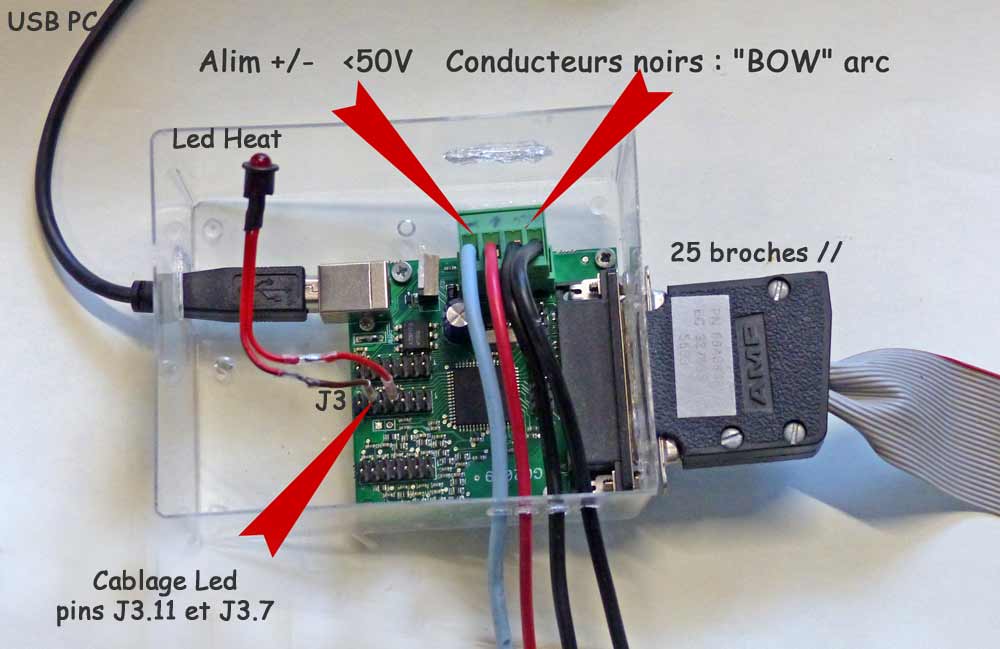

Montage provisoire dans le premier boîtier plastique venu qui montre le complément de câblage à effectuer pour rendre la chauffe opérationnelle. A terme le boîtier du Picachof sera modifié pour intégrer un afficheur et rendre l'adaptateur professionnel et sécurisé.

 le 23 décembre :  appel tel de Jean...

  • Tu as combien de volts à ton alim ? 41V ! C'est pas assez ! (Jean a le même système de tension par contrepoids)
  • Tu utilises quoi comme fil ? de la CAP inox de 4/10 ! C'est trop gros !

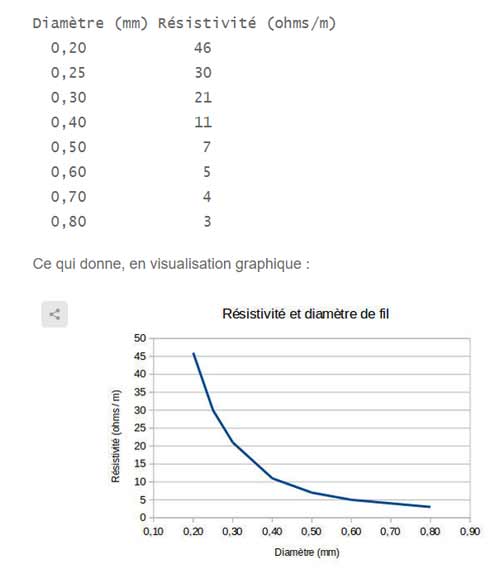

  • Et toi tu utilises quoi ? Du Khantal D de 2/10. C'est quoi ce fil ? C'est utilisé pour les cigarettes électroniques...C'est un alliage fer, chrome, aluminium, tu le trouves (les bobines) sur le web ou bien dans les boutiques.
  • Recherche sur le Web le Kanthal D de 2/10 ne se fait plus, on trouve du 1,6/10 pour 1,90 € les 10 m.
  • L'idée de Jean : plus le fil est fin plus précise est la découpe. D'autre part il souhaite des découpes rapides d'où la nécessité d'une alim puissante 80V 10A...
  • Moi pas pressé et il me dit que Bernard découpe très très lentement et le résultat est bluffant. Bref c'est vers cela que je souhaite aller car je ne suis pas à la minute près.
