Le SZD-24 Foka 4

                                                                        au 1/4...

  Page publiée le 20 avril 2012 et actualisée le 10 mai 2012





Présentation

Foka-tout bois-PP

 Foka-tout bois-FV

Foka 1/4-Criquet

Foka 1/3-Criquet

Foka-JPV

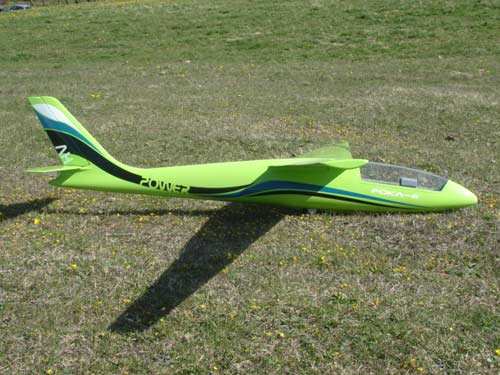

Des photos de la décoration du Foka réalisée et surtout imaginée par notre "criquet" suisse, mais pas seulement.

Vous découvrirez l'astuce pour commander le volet de direction qui a toujours été un problème sur le Foka pour cause de volet fortement incliné.

Pour la décoration, elle est fluide et ondulatoire ce qui devrait contribuer à le faire évoluer dans les hautes couches de l'atmosphère... Atmophère, atmosphère... Est-ce que j’ai une gueule d’atmosphère ? GR

Cela dit, et il fallait le dire, nous attendons TOUS des photos en vol de ton superbe FOKA !

La puissance silencieuse et cachée du planeur

Un carré alu solidaire servo pour entraîner la gouverne

Ici je ne comprends pas...Bien j'ai compris ! Merci !

Bonjour Gérard, Le Foka j’aime …  La photo  que tu ne comprends pas est le dessous de la dérive qui reçoit le carré de commande. On devine le bord d’attaque arrondi …  enfin il me semble !  Idée  à retenir  quand je me lancerai  sur le Foka 4 1/3  dont  j’ai  bien envie. C’est une super machine. Et  le mien vole toujours  dans le ciel nivernais ! A bientôt  Fabrice

Des accus parfaitement immobilisés

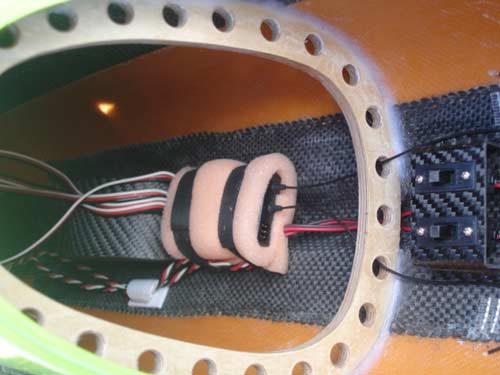

 et un récepteur emmitouflé..Et beaucoup de carbone pour renforcer la cellule

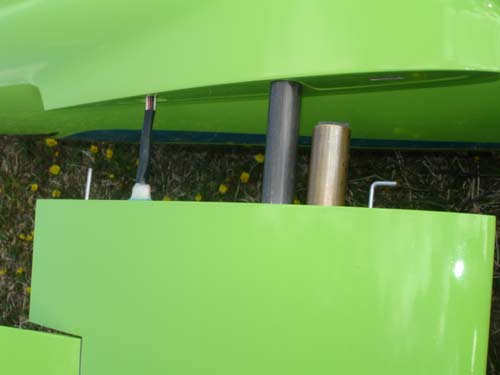

Du lest dans la voilure pour améliorer la finesse mais à grande vitesse

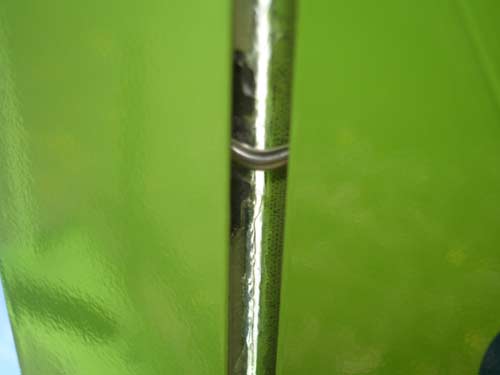

 Ici pas facile l'articulation de l'aileron au silicone transparent et une commande type RDS

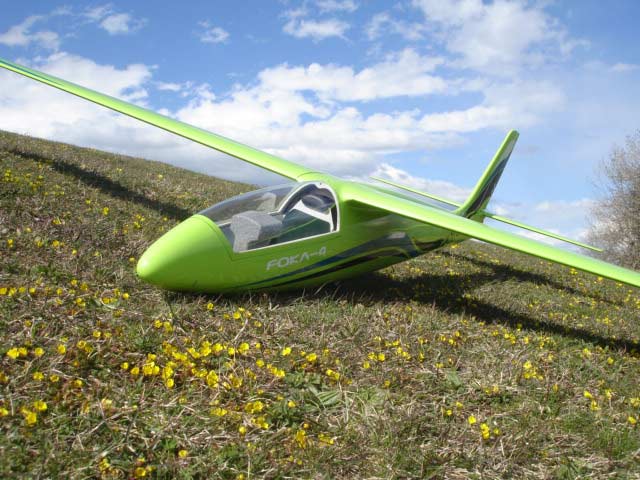

Ici je crois reconnaître un bout de prairie du Salève avec les première fleurs du printemps 2012.

Merci Anthony : tu es un étonnant "designer" comme on dit en Languedoc !  GR



E-mail du 19 avril en provenance de Suisse

Salut Gégé !
J'espère que t'as la forme et que tu bricoles bien sur ton SHK !
Cet hiver a été productif, car le gros phoque que j'ai enfanté l'hiver passé a été efficace; il a déjà fait un petit ! Vu la couleur du bestiau, je me demande bien qui est la mère.... j'vais me renseigner auprès des zoologues !

  • Trêves de plaisanteries, en fait comme j'aime bien ce planeur, j'ai décidé d'en faire un au 1:4 soit 3.75 m d'envergure, avec pour cahier des charges :
    Taille et masse raisonnables pour pouvoir l'emmener facilement dans les Alpes sur des pentes accessibles à pied.
  • solide
  • polyvalent avec plages de vitesse larges et acro -> profil HQW 1.5-9
  • freinage efficace -> Ailerons+volets en butterfly (pas d'AF, je sais, je sais le Foka n'a pas de volets...)
  • couleur flash pour faire causer sur les pentes et passer inaperçu lorsqu'on pose au trou pour éviter que des promeneurs le piquent...(voir photo atterrissage)

En résumé, la construction :

Fuselage acheté chez Airworld en Allemagne. Ailes personnelles, construction fibre + carbone sur noyau Roofmate à la méthode "Française" (bien!) avec longeron.
Le fuselage étant joli mais de construction très légère, je l'ai largement renforcé carbone et kévlar. Les servos de direction et profondeur tous deux logés au pied de dérive, avec commande de direction directe sur l'axe (axe du servo = axe de la dérive).
Le stabilisateur est en fibre sur noyau Roofmate, articulation charnière demi-rond.
Pour l'aile, le noyau préalablement muni du longeron en CTP 3mm et du boîtier de clef est stratifié intrados et extrados avec :
- 1 cravate carbone UD 50g/m² jusqu'a mi-envergure
- 1 couche carbone BD 160g/m² à 90°
- 1 couche fibre BD 100g/m² à 45°
- 1 couche fibre BD 50g/m² à 90°
Servos d'ailerons et volets Hyperion DS 095 avec commande intégrée Système RDS (
http://www.rds-swiss.ch/). Finition peinture polyuréthane 2K, charnières volets et ailerons silicone.
Deux tubes en fibre de 20mm et 15cm de long sont logés dans les ailes à l’emplanture pour y loger en cas de besoin des ballasts de plomb (environ 800g)


La masse en ordre de vol est de 5300g, dont 2200g pour les 2 ailes.

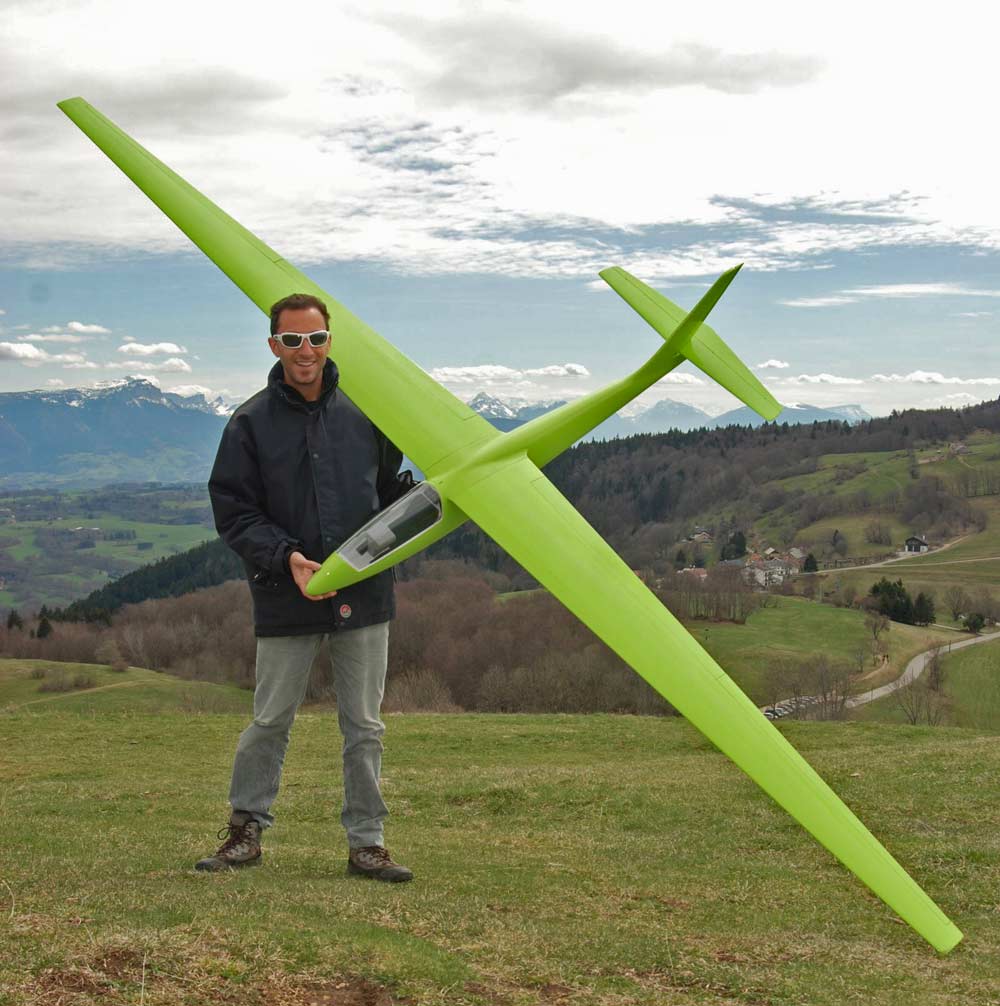

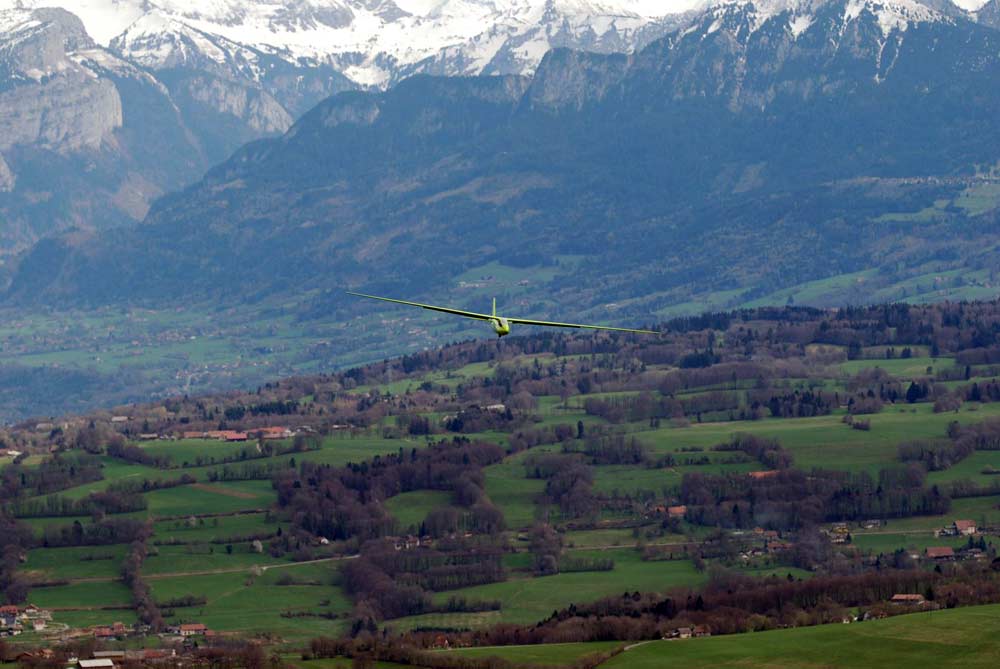

Les premiers 2 vols ont été faits sans souci, le bestiau semble au premier abord remplir son cahier des charges rendant le criquet heureux ! Je n'ai pas fait de photos de la construction mais te ferai parvenir sous peu quelques photos de détail ainsi que du modèle décoré... Pour l'heure voici quelques photos prises par Marcel lors du premier vol au Salève le lundi de Pâques.
A bientôt et que ça bulle!!
Criquet

A partir de cette photo et avec PS tu peux imaginer toutes sortes de décorations avant de faire un choix définitif. Et si tu nous envois (aux GPR) tes maquettes, nous pourrions te dire laquelle nous aimons (par un vote...) en plus de celui de Dimanche !

J'espère que tu songes à loger une figurine helvète : Au fait ton Foka aura-t-il la croix Suisse ?

J'aimerais savoir si Marcel utilisait son portable pour réaliser ces photos ? Si Oui, il est bon le Marcel, si non, il était un peu fatigué...

Photos MM

Le Foka : un planeur qui rend heureux ! Essayez et vous verrez !

Une taille raisonnable pour aller voler dans les hauts alpages suisses ! Penserais-tu déjà à l'heure de la retraite ?

Pour la couleur, je pense que "Electro-Pinter", entreprise bien connue sur le territoire helvétique, a un stock de peinture à écouler. Mais on s'y fait et si en plus tu dessines des pâquerettes sur les ailes, il est probable que personne ne le verra posé à côté des vaches. Toutefois, attention mon Criquet, vos vaches suisses pourraient être tentées, car tous les jours la même herbe, ça va un moment...

Nous attendons la décoration et je sais que dans ce domaine tu as des dons cachés.

Concernant le dispositif de la manivelle des servos, il n'est pas nouveau mais lorsqu'on ne veut que rien ne dépasse c'est parfait et la vidéo montre que c'est précis. A voir si le boîtier ne se dégrade pas trop vite.

Vert pour atterrir dans les prairies et les champs de salades...discrètement !
