Présentation

Foka-tout bois-PP

 Foka-tout bois-FV

Foka 1/4-Criquet

Foka 1/3-Criquet

Foka-JPV



F-CCHU immatriculation du Foka de J.P Barrois basé à Fayence (Var) - N° 14 pour le championnat du monde de vol en montagne en Juin 1968 à Vinon.   Doc. GR

Patrick nous montre comment réaliser le Foka - planeur de performance polonais des années 60 aux formes modernes, avec la technique du "tout bois". Cette technique n'exclut pas le marouflage de la cellule destiné à accroître la faible tenue à l'impact du balsa, donner une excellente résistance d'ensemble et une bonne tenue au vieillissement pour ceux qui ne laissent pas leurs planeurs vieillir indéfiniment sur les étagères. Si vous faites une allergie à la technique du moulage ( fibre de verre et ses dérivés ), cette  technique devrait vous séduire car vous êtes parfaitement libre de réaliser le planeur de vos rêves - qu'il soit ancien ou bien moderne - et à l'échelle qui vous convient. Toutefois il faudra s'armer d'un peu de patience, mais vous ne regretterez pas cet investissement.  Merci Patrick

GR

Le Foka de Patrick sur le terrain de Saucats-Léognan



E-mail de Patrick Piotte du 24 décembre 2008



Ainsi comme je sais que tu aimes bien le FOKA ( moi aussi ), je te joins quelques photos de ma construction perso. L'envergure est de 4m pour un poids de 5kg. Fuselage en monocoque de balsa 40/10 recouvert de tissus de verre ( 160g/m2 )/époxy. Ailes en expansé coffrées sous vide en samba 10/10

( longeron sur toute l'épaisseur en pin 50/10 ). Clé d'aile en carbone diamètre 16mm, fourreaux en chaussette itou. Très polyvalent en vol (c'était le but recherché ) grâce aux excellents profil de la série SB98 ( VR, VS, VM merci Serge BARTH ). Bonne gratte et bonne voltige. L'envergure de 4m est très "passe partout" en vol de pente ( et en remorquage ) ... j'aime !

Les photos du modèle terminé sont prises sur notre terrain de Léognan (Saucats ) et à La Madeleine ( ma pente préférée ). Sur une des photos, en compagnie de l'ami Christian avec son DISCUS de 4m50 ( Graupner ).

Ce FOKA vole tellement bien que j'envisage d'ailleurs une version 5m sur base de fuselage AEROGLIDE ( ROSENTHAL ). Avec le profil SB évidemment !





longeron sur toute l'épaisseur en pin 50/10

Excellents profils de la série SB98



  Réalisation de deux coquilles (attention) symétriques  que l'on assemblera   par collage

La technique de réalisation de coque bois de voilier...

Les lattes en balsa de 40/10 puis marouflées au 160g/m² à la résine Epoxy.

           Pas plus compliqué avec de la patience !

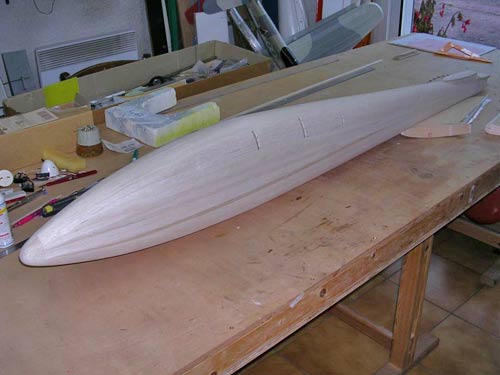

Les coquilles assemblées et poncées puis ce sera l'opération de marouflage

Mise en place des karmans et du fourreau qui  permet la liaison durant cette étape importante car tout doit être parfait

 géométriquement



  Le support du stabilisateur typique du Foka

Patrick à gauche à la Madeleine, sa pente préférée. Christian (à droite) avec son DISCUS de 4m50 ( Graupner ).

La satisfaction du bel ouvrage accompli se voit toujours sur le visage... Un plaisir que vous auriez tord de vous priver!

Ici le Foka de Patrick avant finition

Le Foka, un planeur que j'ai beaucoup aimé à mes début en RC fin des années 60. Fabriqué par Graupner, ce planeur effectuait de superbes vrilles ! GR
