E-mail venu de Suisse le 2 janvier 2020

Hello GG !

J'espère que tu vas bien, et je te souhaite une merveilleuse année 2020, pleine de beaux vols et de thermiques.

Ci-joint quelques photos de mon premier moule réalisé avec mon imprimante 3d...Eh oui j'ai craqué et me suis acheté une imprimante 3d SLA à résine photopolymérisante (voici un timelapse du fonctionnement de la machine : Clic !  Après quelques essais pour comprendre et maîtriser la technologie, j'ai réalisé un moule de winglet pour la nouvelle paire d'aile que je construis pour mon ASW-28 (suite à une descente au trou et un arbrissage...;) ).

  1. relève du profil réel du saumon d'aile sur un papier
  2. numérisation du profil et extraction d'un fichier DXF avec Illustrator
  3. dessin du winglet en 3D avec le logiciel MOI 3D
  4. dessin des deux demi-moules avec le logiciel MOI 3D
  5. Impression 3D des demi-moules
  6. Léger ponçage a l'eau de la surface du moule et application du démoulant (alcool polyvinylique)
  7. guiclage d'un apprêt de surface acrylique
  8. laminage des demi-winglets (2 couches de verre 100g/m² et 1 couche carbone UD 50g/m², avec une âme en CTP 2mm)
  9. fermeture du moule
  10. Démoulage, un beau winglet léger et solide sur mesure (12 grammes pour 14 cm de long) et un Criquet heureux !

Ce premier test concluant me motive pour le futur projet de planeur de conception personnelle, ou le but sera de réaliser le moule du fuselage de la même manière en divisant le moule en morceaux de la taille maximale que l'imprimante peut imprimer (20x20x12cm).

Ci joint les photos du procédé.

Salutations de la Suisse centrale et au plaisir de te voir !

le Criquet





Dessin du winglet en 3D avec le logiciel MOI 3D : logiciel de design 3d pour designers et artistes qui gère très bien les surfaces complexes que nous traitons pour nos engins volants.

le site : http://moi3d.com/









 dessin des deux demi-moules avec le logiciel MOI 3D

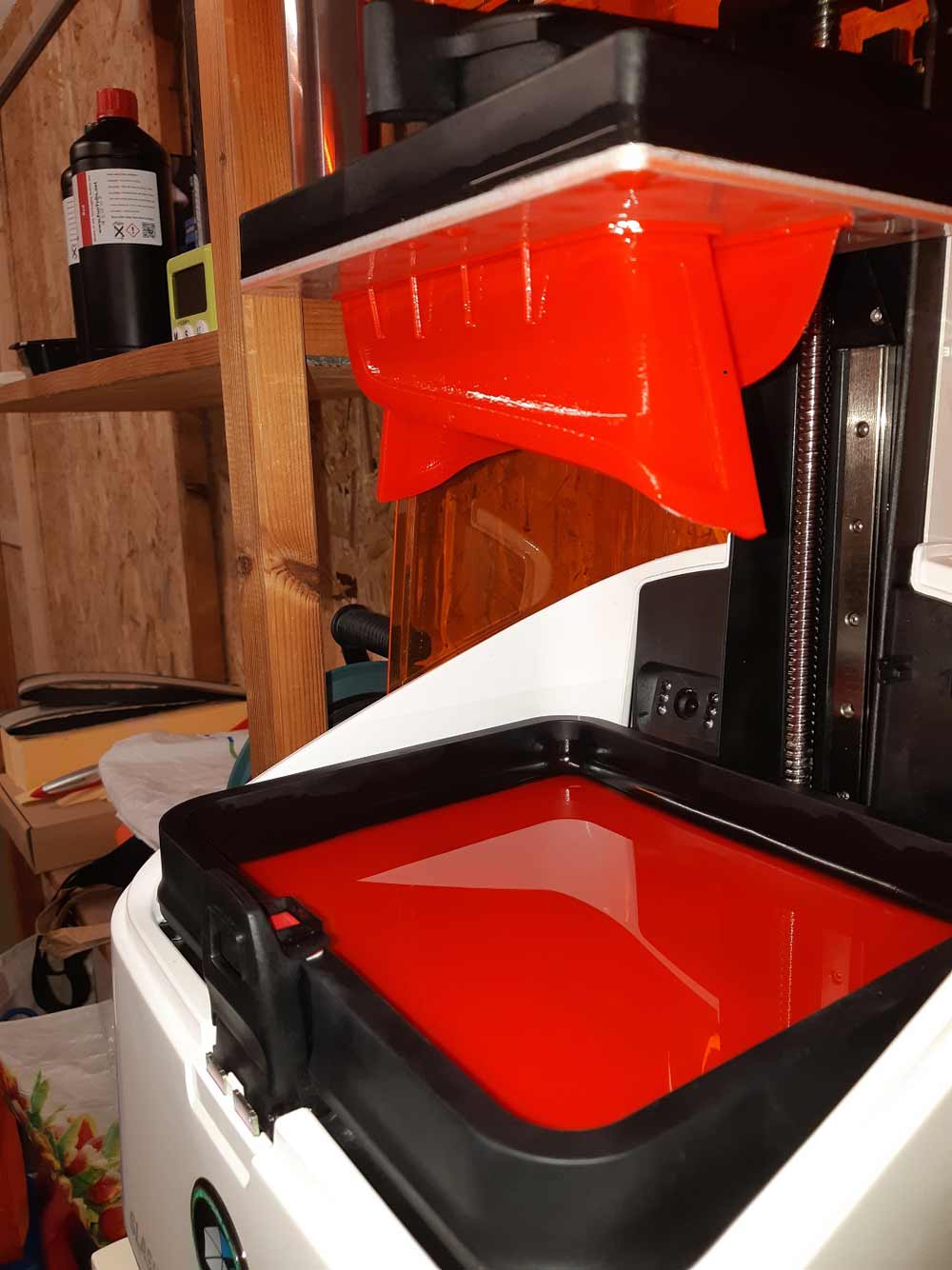

   Impression 3D des demi-moules : après 4h de temps en couches de 50 microns d'épaisseur voilà ce qui sort du bain de liquide rouge...

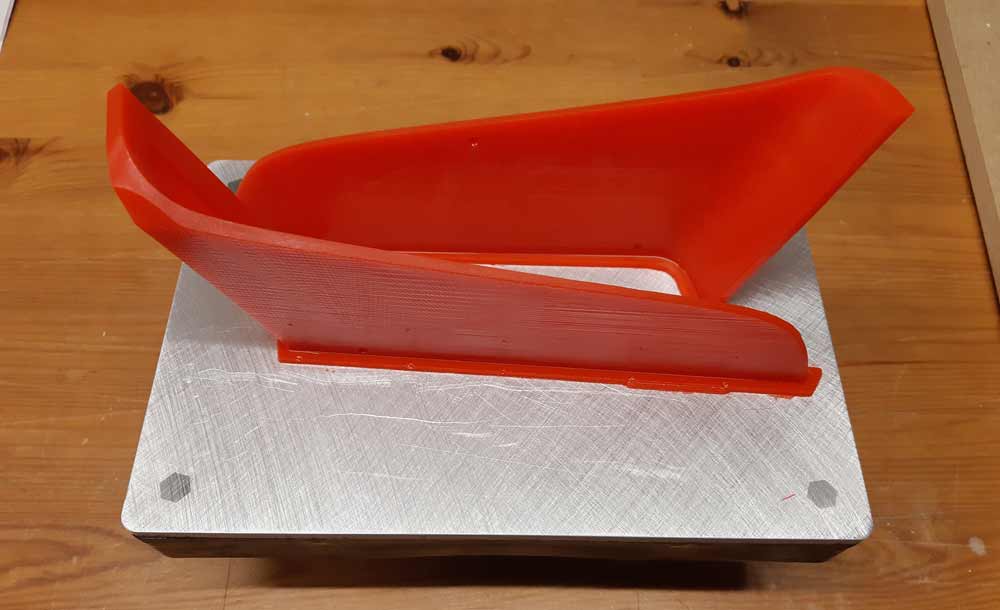

la plateforme d'impression une fois détachée de la machine et les résidus de résine nettoyés

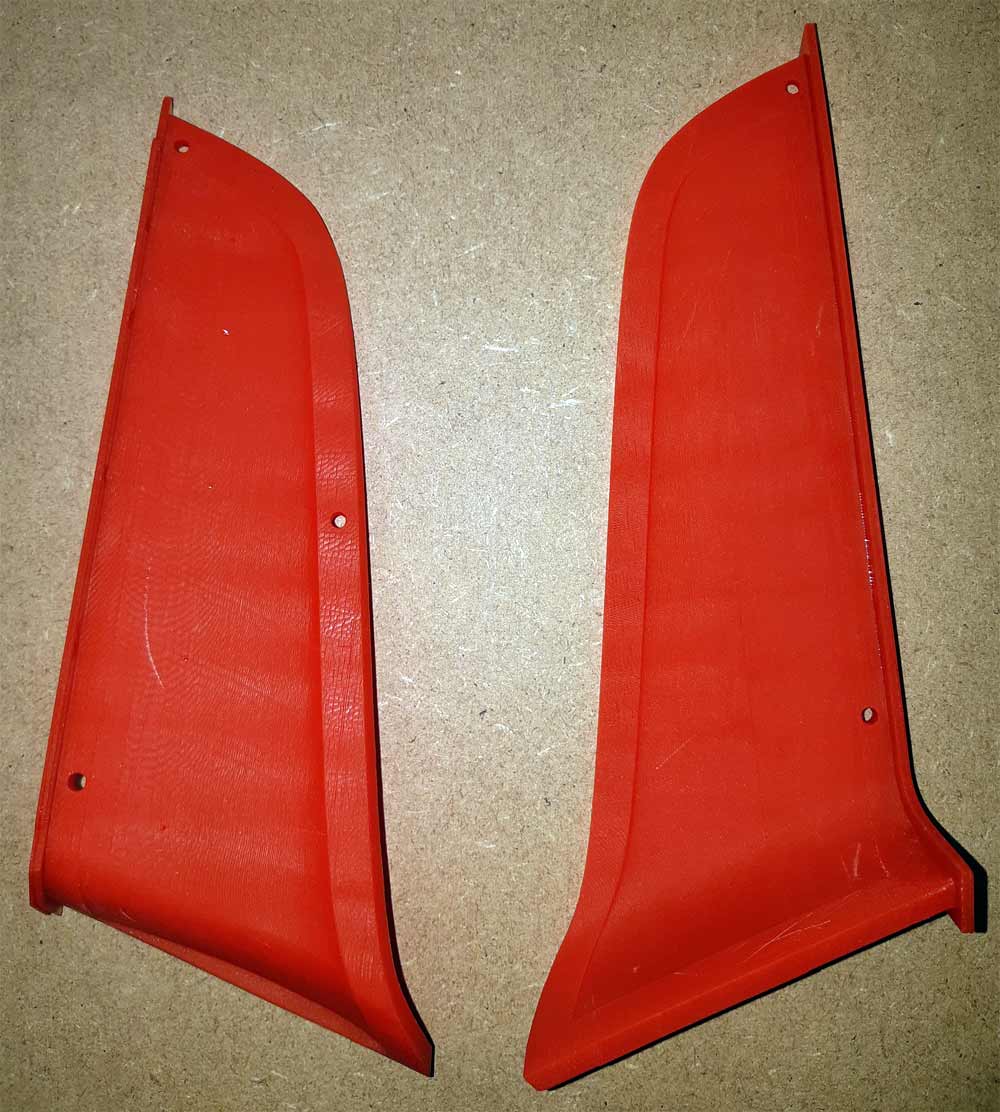

 Faces extérieures des 1/2 moules : la qualité de surface est déjà très bonne, un léger ponçage a l'eau suffira pour obtenir une qualité satisfaisante. La machine permet de descendre encore jusqu’à une résolution de 10 microns pour les plus exigeants et patients d'entre nous. Le temps d'impression sera alors 5x plus important...

Dépose d'un  apprêt de surface acrylique

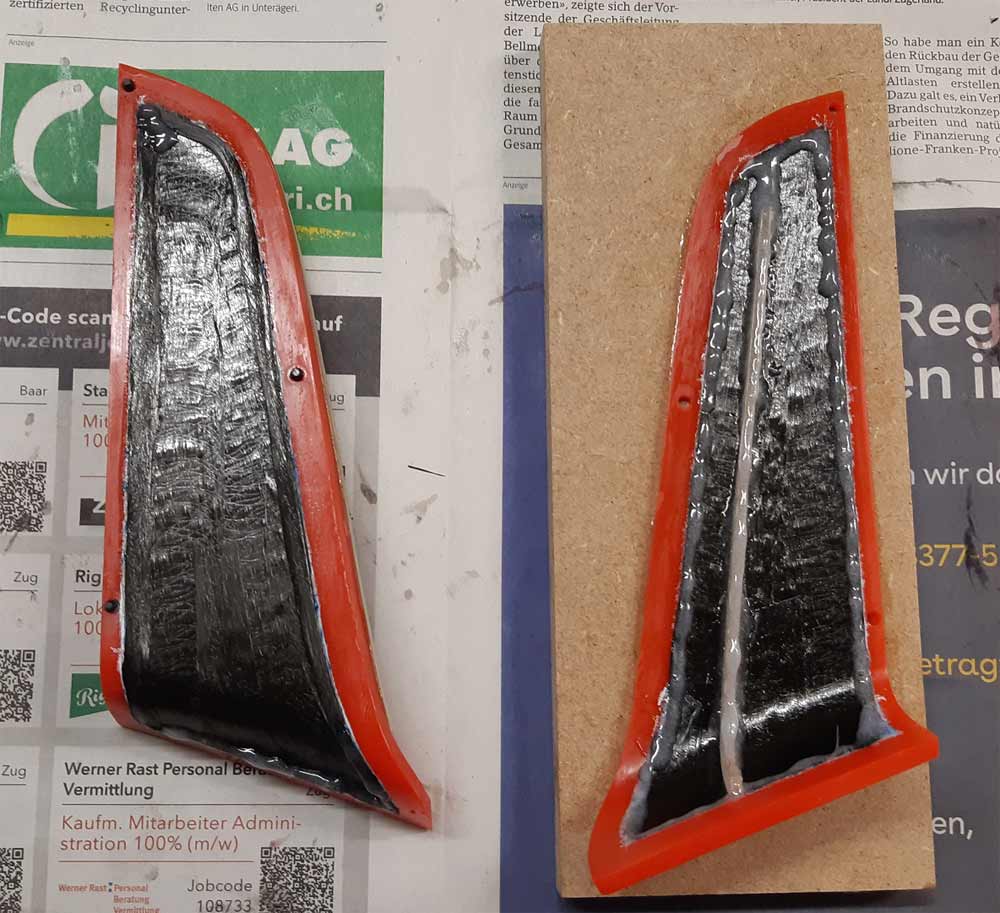

 2 couches de tissu de verre 100g/m² et 1 couche carbone UD 50g/m², avec une âme en CTP 2mm

 Résultat : un beau winglet léger et solide - sur mesure - pour 12 grammes et de 14 cm de longueur ! Qui dit mieux ?
