E-mail du 27 février 2012 Bonsoir les GG, Cela fait deux mois que je n'ai pas touché aux ailes de l'Arcus... Mais je n'ai pas chômé non plus ! J'ai fabriqué le pylône qui me sera bien utile pour mettre en l'air le planeur. Je penchais initialement pour un pylône JK, mais apres réflexion, j'ai préféré me lancer dans l'usinage de l'aluminium pour me construire un modèle perso, basé sur le principe du parallélogramme et de la vis sans fin, comme sur le modèle commercialisé par Graupner. Donc, achat d'une bonne fraiseuse, de bonnes fraises (même en hiver on en trouve de qualité !) et de quelques plaques d'aluminium en 10 et 20mm d'épaisseur. Le fraisage étant nouveau pour moi, j'ai du apprendre à maitriser la machine, réapprendre la patience etc., mais quand on veut un résultat parfait, seule la patience et la confiance pourront nous aider à accomplir cette mission. Je me suis donc basé sur la cinématique du modèle de chez Graupner (parallélogramme) et d'un moteur couplé à une vis sans fin, actionnant une roue dentée fixée au pylône. Les sorties et rentrées de ce dernier sont stoppées par des micro-switch qui coupe automatiquement l'alimentation. Je joins quelques photos qui parlerons d'elles meme ainsi qu'un lien pour la vidéo : http://www.youtube.com/watch?v=a8JiJumvzu4&feature=youtu.be A bientôt pour les prochaines nouvelles ! Wilfried |
|
|
Mon cher Wilfried, Je constate que le plaisir de réaliser soi-même a pris le dessus puisque tu n'as pas hésité à acheter une fraiseuse et les fraises qui vont avec. Tu as du découvrir les effets de la fraise qui travaille en avalant et ça ce n'est pas bon pour ta machine. Il vaut mieux repousser la matière sinon gare : c'est assez destructeur ! La vitesse de coupe : Il existe des tableaux pour le nombre de tours mn, la vitesse d'avance en fonction de la qualité de la fraise et de la matière à usiner. Bref, c'est un métier, métier qui progressivement disparaît de notre pays et cela depuis la fin des années 60, donc ce n'est pas d'hier et nos "jeunes hommes" qui nous dirigent pensent que c'est récent... Comme quoi, eux aussi auraient besoin de formation avant de prétendre diriger un pays et nous sortir de la mouise. |
Petite remarque concernant les photos... J'ai plusieurs fois rappelé que le flash n'était pas la bonne solution, surtout lorsque l'éclat du flash fait un aller-retour brutal par réflexion - car ta cellule ne sait plus ce qui lui arrive ! Bref, soit tu t'arranges que le rayon réfléchi parte dans la nature, mais ne fasse pas un aller-retour, il faut donc prendre le sujet sous un angle différent des 90°. Toutefois, rien ne vaut lorsque l'on est pas équipé comme un professionnel, utiliser la belle lumière du jour. GR |
|
|
|
|

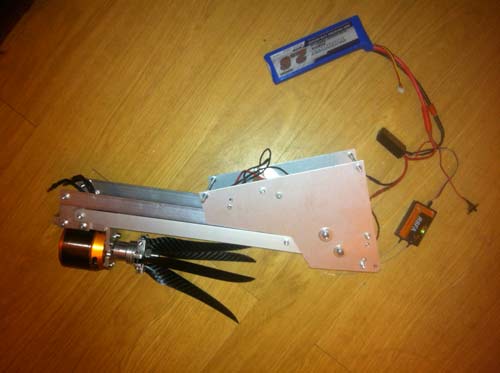

Ici pas de rayon réfléchi donc pas de zone surexposée : on peut admirer ton travail. J'ai le sentiment que certaines pièces pourront être encore allégées lorsque l'ensemble te donnera entièrement satisfaction. |
|
|
|
|
|

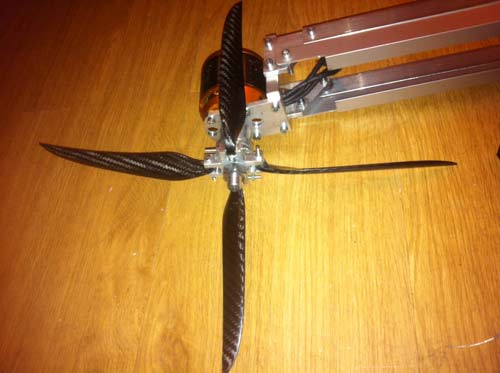

La vidéo montre, me semble-t-il, que tu n'as pas encore mis les ressorts de rappel pour refermer la marguerite |
|
|
|
|
|

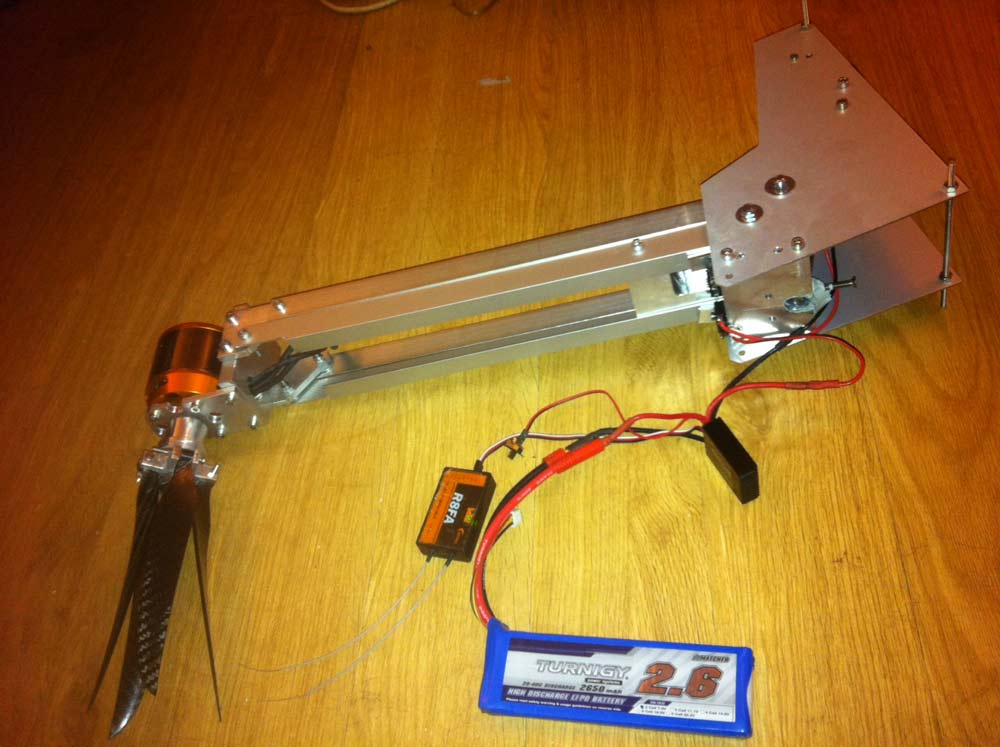

Ici on a droit à un aller-retour du à la perpendicularité de la surface réfléchissante... Alors si tu peux en refaire une sous un angle différent, je suis preneur. Merci. |

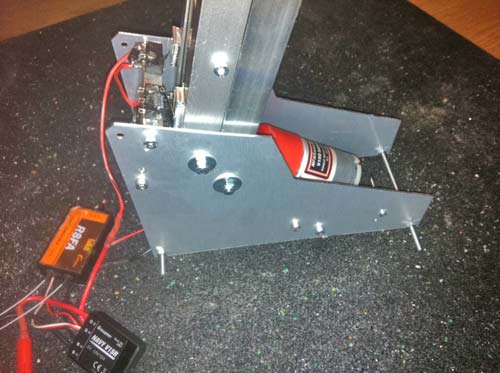

Ici vue sur les fins de course mais ce n'est pas assez net |
|
|
|
|

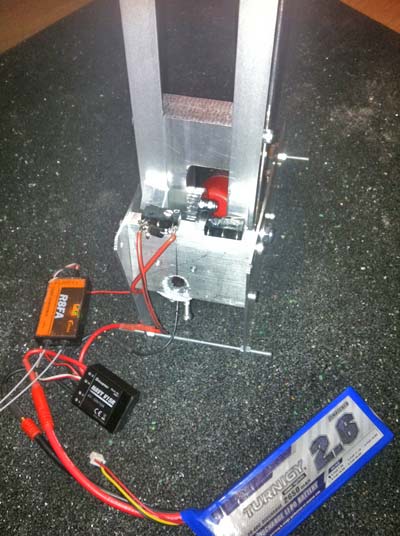

Même remarque ici ! On aimerait voir plus précisément le système de crémaillère... Encore bravo pour ta détermination ! GR |
|
|
|
|
