Moulage Voilure

La machine tout d'abord : Les courses : X2650mm, Y1000mm, Z250mm ( on peut descendre en-dessous de la table) Les logiciels utilisés : Pour le dessin des tronçons : Profili Pro qui permet d'exporter le dessin 3D en .stl Pour les trajectoires d'outil : FREEMILL ; je crée les différentes passes d'usinage grâce à ce petit soft gratuit. Incovénient il ne crée qu'une seule passe à la fois. Je réalise donc les différentes passes une à une et je les assemble ensuite avec un autre soft gratuit : CONCAT. Tout ces fichiers se voient alors assemblés entre eux (ébauche, demi-finition, finition en X puis en Y). Ce fichier est ensuite ouvert par KAY (fichier portant l'estension : .iso) ; le module d'usinage 3D de Galaad. Ludo

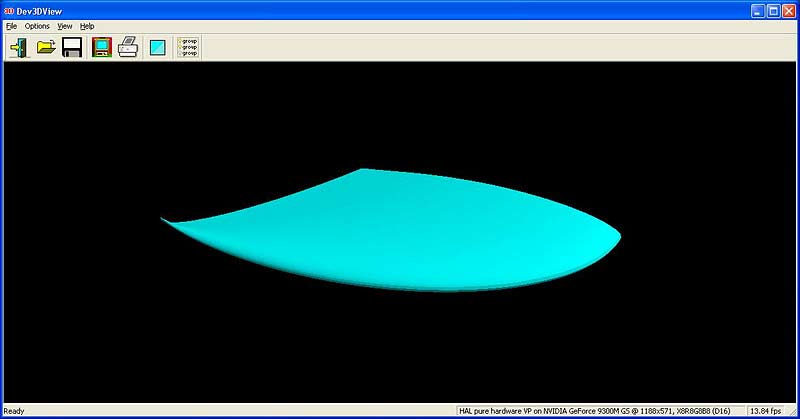

1 - Dessin du saumon sous Profili Pro puis export en .stl

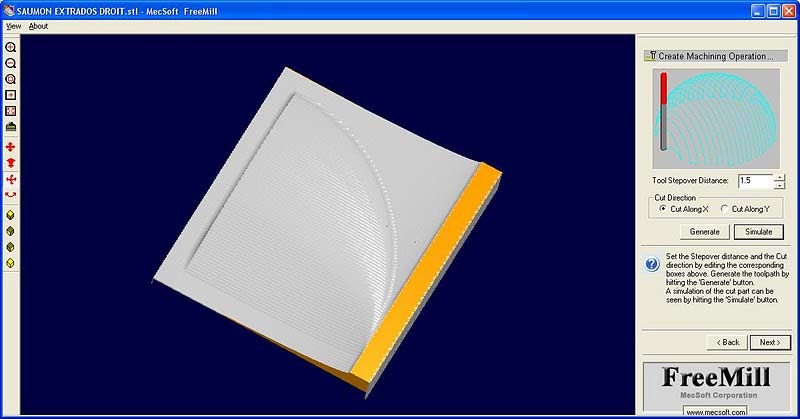

2 - On ouvre ensuite le fichier ainsi généré avec FreeMill, ceci dans le but de réaliser les différentes passes d'usinage.

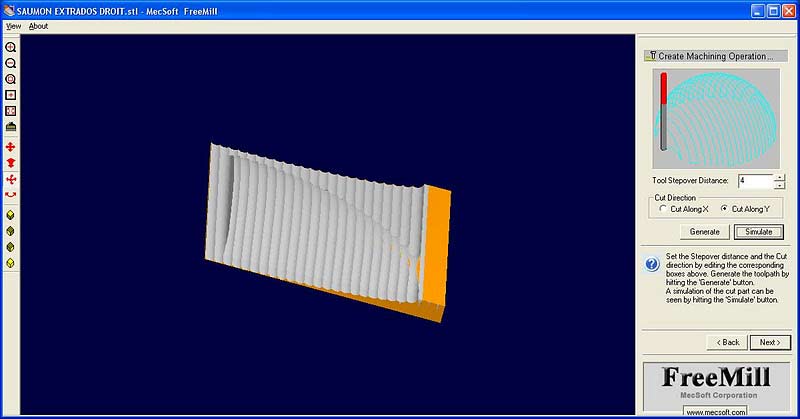

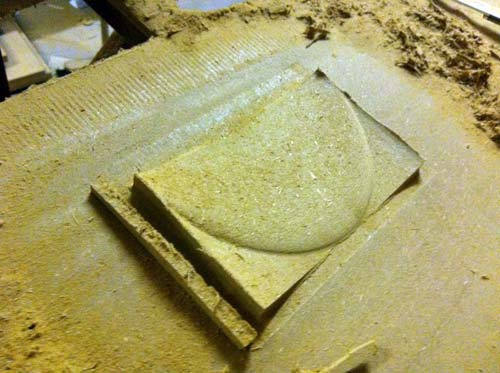

3 - Ebauche suivant l'axe Y à mi-épaisseur.

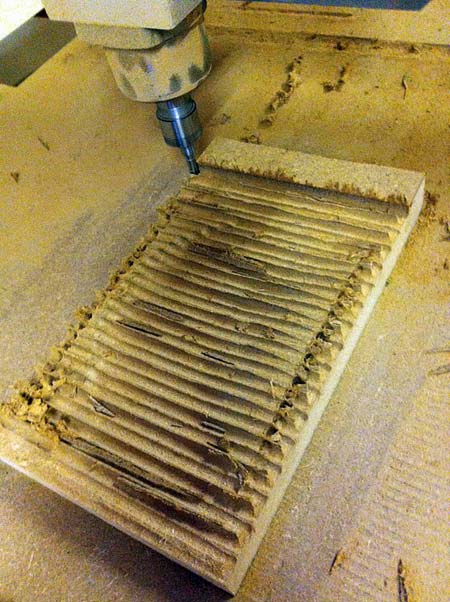

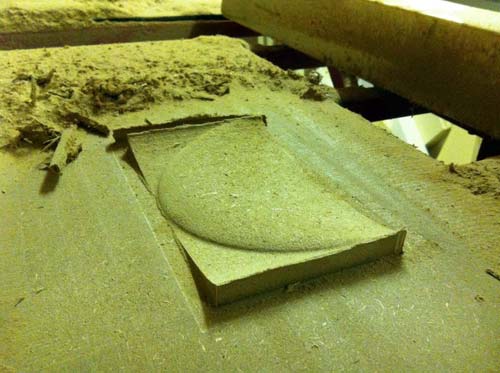

Ebauche en Y sur toute l'épaisseur

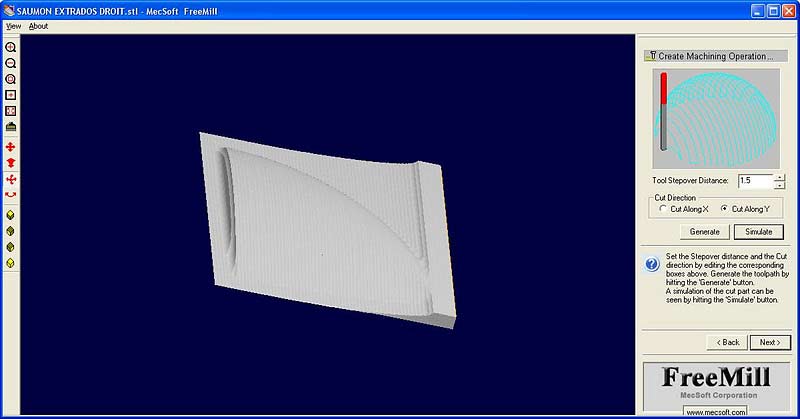

Finition avec balayage suivant l'axe Y

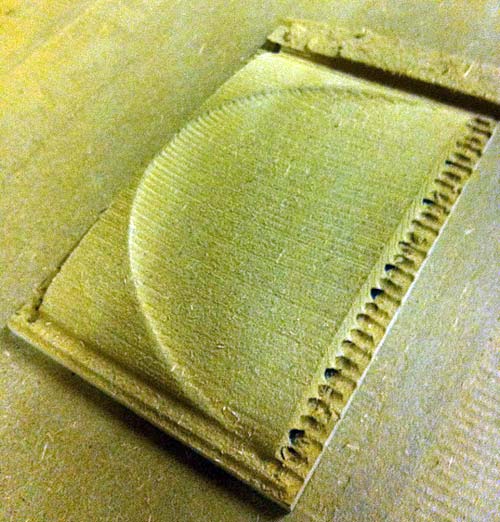

Finition suivant les X

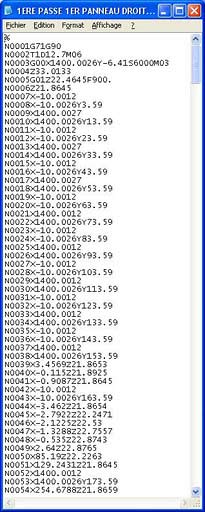

A chaque passe FreeMill génère les lignes de code lui correspondant

Il faut ensuite assembler tous ces fichiers .txt afin d'en faire un seul (attention à l'ordre des passes !) Le fichier ainsi créé sera renommé avec l'extension .iso afin d'être ouvert avec Kay.

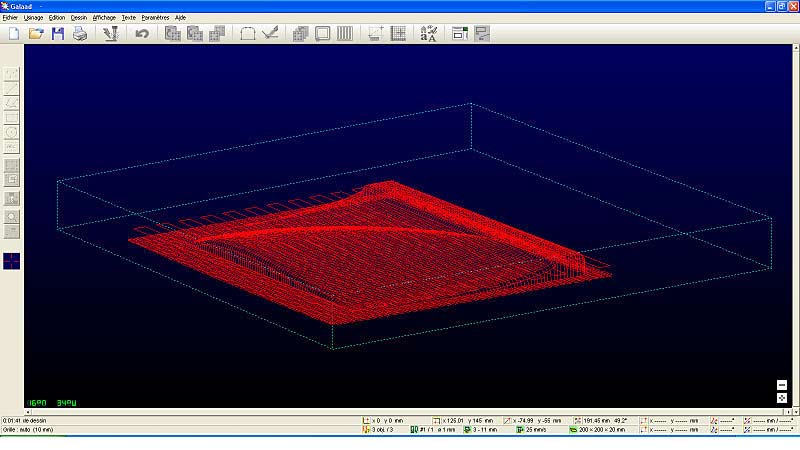

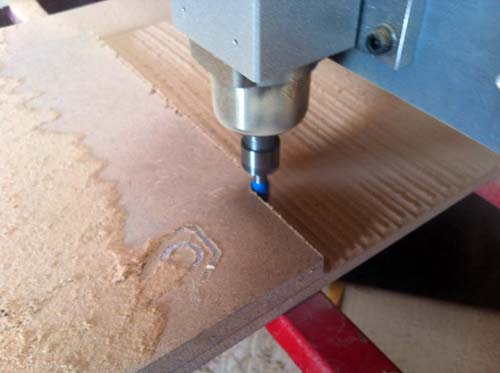

Et voilà ce que donne l'empilage des passes successives pour l'usinage d'un saumon! Facile non?
