Réalisation des clés d'aile en carbone
|
Pour obtenir une pièce aux caractéristiques mécaniques optimales, il convient de respecter les consignes de la fiche technique afin d'étuver la pièce en respectant le profil de températures préconisé. Ludo a étuvé à 60°C durant 12 heures, toutefois 24 heures est recommandé. |
|
|

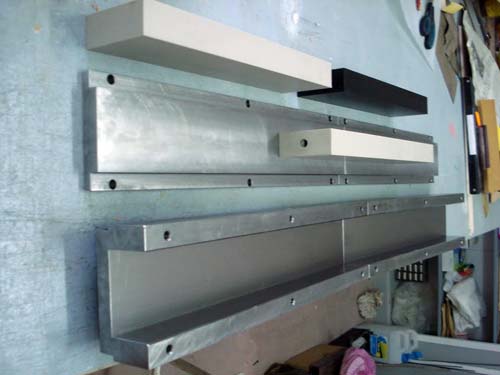

Éléments du moule usinés dans la masse |
|
|
|
|
|

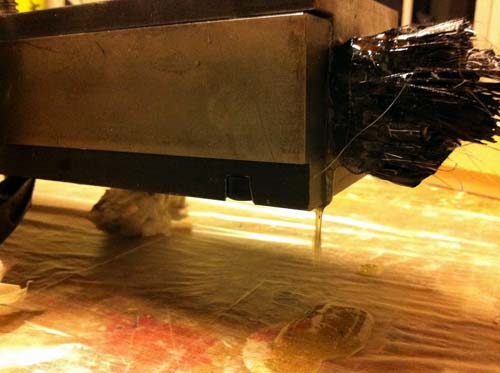

Les écheveaux de mèches de carbone parfaitement imbibés rejettent l'excédent de résine sous l'effet de la pression pour obtenir une section conforme au besoin. Le taux de fibre obtenu est de 60%. |

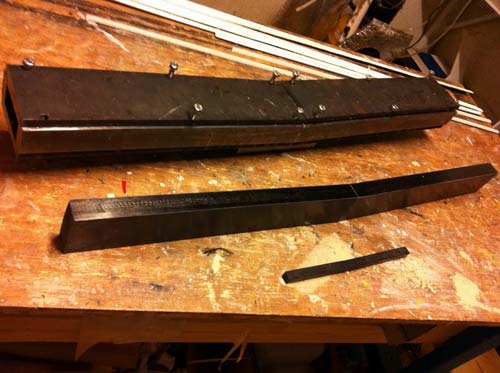

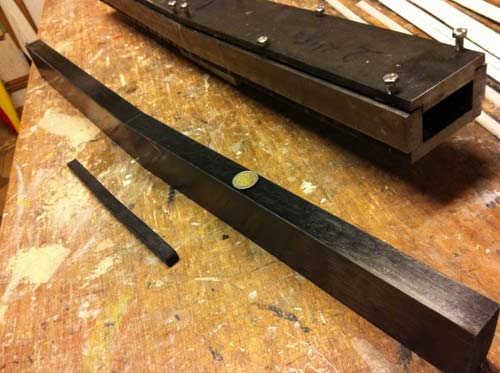

Pièce carbone obtenue après polymérisation et démoulage |
|
|
|
|
|

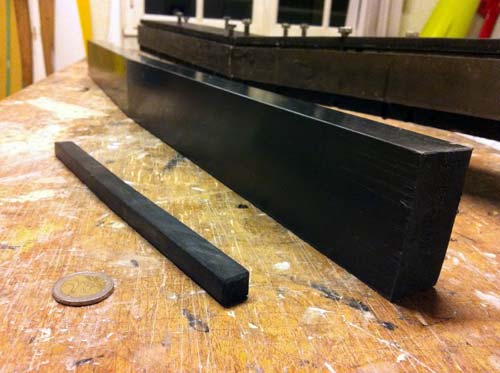

Vous noterez que la clé est "brisée" pour prendre en compte la flèche inverse de l'aile au niveau de l'emplanture |
