K6e de Thierry
scale 1/2,5...
Page publiée le 15 février 2009 et actualisée le 21 juin 2009
|
K6e de Thierry scale 1/2,5... |
|
|
Page publiée le 15 février 2009 et actualisée le 21 juin 2009 |
|
|
|
|
|
Les ailes...
|
Début des opérations en bas de page |
|
| E-mail du 4 mars 2009 Les ailes sont fabriquées comme le 5m avec des joncs en carbone dessus et dessous plus stratification sous vide avec du 100g/m² Taffetas et 450g/m² |
 |
|
Le stabilisateur est réalisé en une "passe" puis il sera coupé en deux. But : assurer la parfaite symétrie des deux éléments |
|
 |
 |
|
Finition du karman de l'aile en prenant appui sur le fuselage avec la clef d'ail montée |
Le raccord avec la cellule est parfait et il n'y a aucun ajustement à réaliser |
|
|
|
|
|
Le karman d'aile se réalise l'aile achevée et montée sur la cellule |
 |
 |
|
Réalisation du boitier du fourreau |
|
 |
 |
 |
|
|
A ce stade la manipulation des ailes doit se faire avec précaution et ne jamais tester la flexion avant une semaine après achèvement de l'aile |
L'écueil : mettre l'aile dans une étuve mal conçue. l'inégalité de la température provoque des torsions de l'aile irrattrapables ! Mieux vaut une pièce à 20° peu humide. |
|

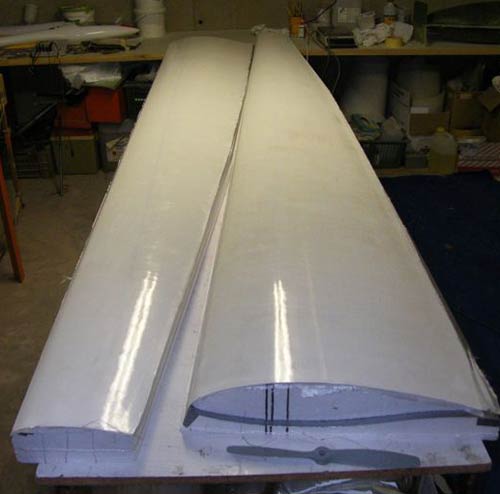

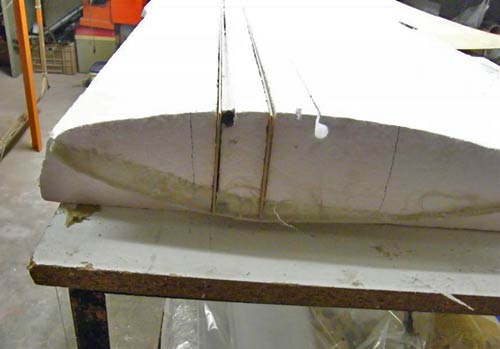

C'est la qualité de découpe du noyau en Polystyrène et celle des plaques PVC semi-rigides qui permettent d'obtenir un bel aspect de surface. On commence toujours par le plaquage de l'extrados. |  |
|
Technique du sac à vide pour assurer un plaquage uniforme et contrôlé. L'écueil : déformer le profil par excés de dépression |
Il est recommadé d'introduire une cordelette de chanvre sur tout le pourtour de l'aile pour assurer l'écoulement lors de la mise sous vide. La diificulté : réaliser une enveloppe parfaitement étanche. |
 |
|
|
La réalisation de ce type d'ailes exige une parfaite préparation car le temps est compté. Il faut identifier toutes les opérations à réaliser et vérifier que l'on a les ingrédients prêts et facilement accéssibles. Le pliage des tissus découpés en attente de dépose est important car leur manipulation n'est pas aisée avec des gants. |
|
|

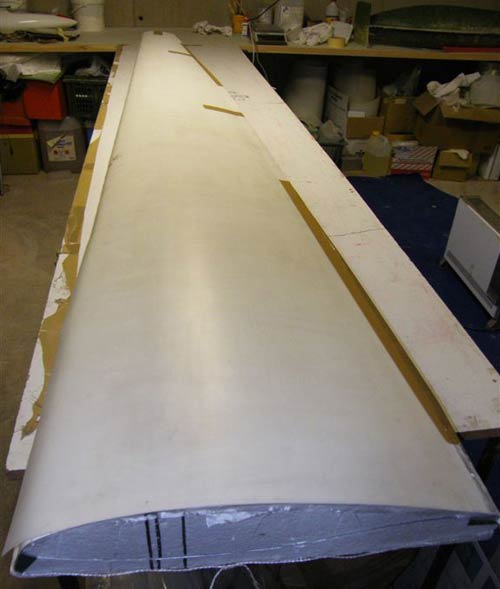

Réalisation de la voilure par la technique du revêtement en stratifié. Plaque de PVC semi rigide (5/10 mm)polie sur une face et cirée |
|
|
La plaque est prête à être déposée sur le noyau. Une opération délicate sur grande longueur. Il est préférable d'être à deux. |
Opération de mouillage du tissu à l'aide d'un rouleau et d'une carte de crédit pour bien allonger la résine car il faut 1 gramme de résine pour 1 gramme de tissu en moyenne |
