Alexander Schleicher le fondateur en 1927

En 1923 il exerce le métier de menuisier aéronautique

Le célèbre logo de la firme

Rudolf Kaiser  Ingénieur

Débute en 1952 avec la conception du Ka2

 Dernier "bois et toile" d'Alexander Schleicher avant l'arrivée des planeurs stratifiés de la firme comme l' AS-W 12 et ensuite l'AS-W 15. Toutefois, quelques éléments commençaient à être stratifiés sur le K6 comme les saumons. La cellule est en contre-plaqué (Plywood), structure monocoque et de section ovoïde. On se rapproche inéluctablement vers des formes aérodynamiques pour obtenir dans le cas précis du K6e un petit 33 de finesse (glide ratio). Le plan " Trois vues " montre la justesse des proportions en matière de "design" de planeurs. Difficile de faire mieux à cette époque. L'empennage est de type monobloc pour tenter de réduire encore la traînée quant à l'aile c'est le Naca 63618/615/Joukowsky qui ont été choisis.

Pour nous modélistes, cette maquette ne peut que bien voler en particulier au-dessus d'une envergure de trois mètres. En dessous il sera difficile de respecter les proportions de la voilure car la corde au saumon serait telle qu'il manquerait beaucoup de Reynolds à l'appel. Mais cela vous le savez, plus c'est grand et mieux ça vole.

Les GPR vous proposent - pour l'heure, pas moins de six K6e à des échelles différentes dont trois construits à Saint-Affrique  en France ! Le premier - celui d'Emile - au 1/5 soit une envergure de 3 mètres, idéal pour débuter après avoir acquis quelques bonnes notions de pilotage. Et le K6e au 1/3 pour pilote confirmé et désirant pratiquer le vol à voile RC sans restriction. Tous les deux sont des planeurs voiliers, ils ne sont pas fait pour voler sur le dos, il sera donc pertinent de leur choisir des profils réservés à ce type de vol. La polaire en vol dos, inutile de l'étudier ! Dans les années 60 ce planeur dans sa version "lost cost" était livré tout blanc sans une seule inscription, ni logo de la firme. Ne figurait que le n° de série. Aujourd'hui les nombreux propriétaires  " grandeur " de ce planeur mythique ne manquent pas d'imagination pour le distinguer des autres. Toutefois ces "déco" ne sont pas toujours de bon goût car chacun les réalise selon son inspiration du moment et parfois son talent. La "déco" la plus sobre semble-t-il, serait la meilleure formule.

Pour les plus pointilleux il n'est pas impossible de réaliser la cellule selon la méthode de construction de Schleicher, bien que rouler du CTP sur des pseudo-couples (coque à revêtement travaillant) ne doit pas être aisé. Une idée me vient à l'esprit car je l'ai testée moi-même pour réaliser un Rallye avec succès : il s'agit d'utiliser le moule (il faut le posséder...) et rouler les plaques de CTP à l'intérieur puis de les consolider par une stratification au 100g/dm². L'aspect extérieur sera comme le vrai et peut-être vous pourrez rejoindre - la tête haute - les  maquettistes "purs et durs".

Spécifications

Constructeur:

Schleicher

Appareil:

Ka-6 CR

Type:

Monoplace intermédiaire

Pays d'origine:

Allemagne

Concepteur:

Rudolf Kaiser

Nombre de sièges:

1

Nombre construit:

1400

Performances

L/D Max (finesse):

30 :1 @ 50 mph

MinSink (taux de chute min.):

138 pieds/min. @ 43 mph


Tableau des spécifications

Envergure

15 m

Va (manoeuvre)

90 mph

Poids à vide

400 lb

Vne (V maximale)

125 mph

Poids max. du pilote

260 lb

Vmin sink

43 mph

Poid min. du pilote

140 lb

Taux de chute min.

138 f/min

Vitesse d'approche

55 mph

Vl/d max

50 mph

Vs

36 mph

Finesse

30:1

Vt (V remorq.max)

90 mph

Vrilles permises



Historique

Les premiers Ka-6 avaient une envergure de 14 m. Ils furent rapidement suivis par la série Ka-6 B dont l'envergure passa à 15 m (classe Standard). Ensuite vint le Ka-6 BR qui vit l'addition d'une roue (les premières versions n'avaient qu'un patin de bois en guise de train d'atterrissage). Le Ka-6 B gagna le premier prix OSTIV pour le meilleur appareil de classe Standard au Championnat Mondial de 1958 à Leszno 2en Pologne. Le Ka-6 C était un modèle B qui avait subi quelques modifications mineures, les plus notables étant l'emplanture de l'aile modifiée et la partie en bois de son recouvrement d'aile agrandie; le modèle C était aussi offert avec la roue en option (Ka-6 CR). Toutes les versions ont des aérofreins. Quelques modèles ultérieurs furent désignés Ka-6 CR-PE, (le PE signifiant "pendulum elevator", terme désignant une gouverne de profondeur monobloc), ils sont équipés du plan fixe horizontal monobloc du Ka-6 E. En 1960, l'Allemand Heinz Huth remporta la première place (classe Standard) à Koln-Butzwelerhof en Allemagne à bord d'un Ka-6. En 1963 deux Ka-6, pilotés par Karl Betzler et Otto Schauble, firent un vol voyage de 876 km de l'Allemagne jusqu'en France, établissant ainsi le record mondial de distance pour l'époque, en 1964, lors d'une tentative pour battre ce record, l'Américain Wally Scott, parcourut 838 km avec son Ka-6 CR.

Caractéristiques

Grâce à ses caractéristiques de vol très dociles, le Ka-6 est le premier monoplace que pilotent les élèves de l'AVVC (et de bien des clubs). Nombre de pilotes on fait leur premier vol de 50 km à bord d'un Ka-6. Malgré sa construction en bois, il est considéré comme l'ancêtre des planeurs modernes. Léger et pouvant voler lentement, il demeure longtemps dans les airs, même par des journées aux conditions moyennes.

Ici Emile présentant les moules de l'ASW 15 et du K6e en trois mètres

Tout jaune et aux couleurs de la Suisse - le K6e d'Emile en 3 mètres

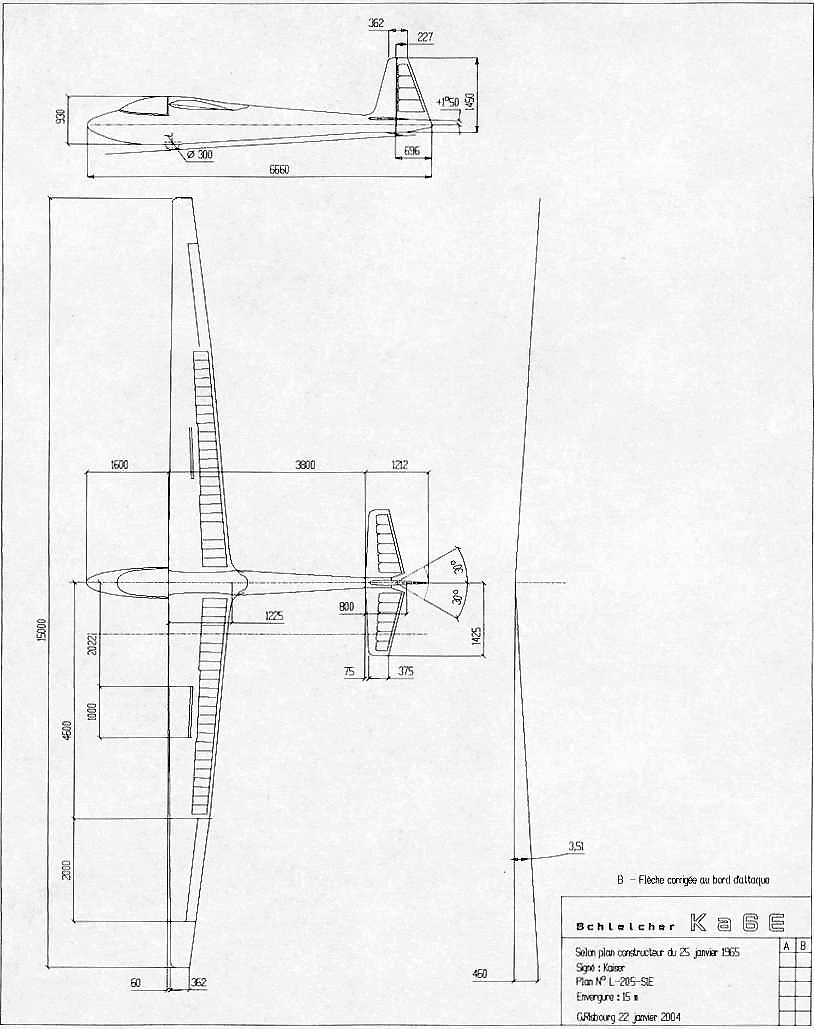

Un petit clic et vous avez le plan coté du grandeur ! 70 ko en Gif

 Plan modifié indice B du 10 oct 2005

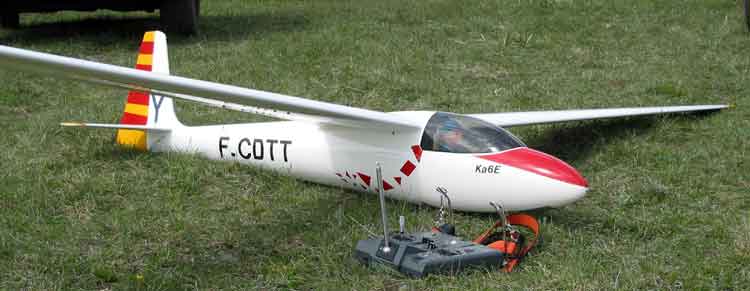

Ici le K6e de Roger basé à Fayence. Un planeur qui aurait servi de modèle pour le Championnat de France de maquette de Montbéliard et qui serait monté sur le podium... Bref, aucun retour dans la boite aux lettres des GPR, bien que j'avais réalisé l'affiche et annoncé l'évènement. Serait-ce du au départ en vacances ? GR

Merci Roger pour ces deux photos et si tu parviens à avoir des photos en vol ce sera parfait ! GR

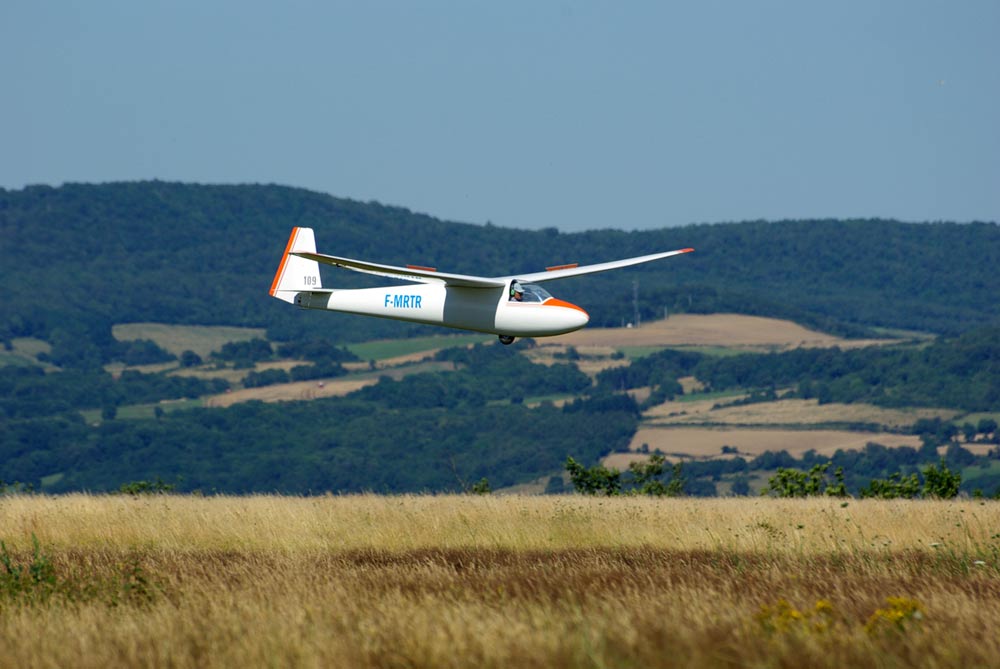

Le K6e de Frédéric Rémy lors de la rencontre du 14 juillet 2007 à Pardines              Envergure 6,8 m masse 24 kg                  Photo OM



E-mail de Provence du 16 avril 2006

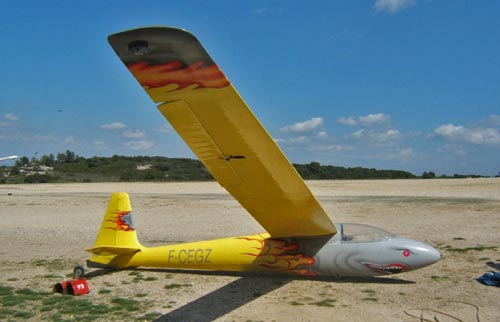

Enfin une déco de planeur qui "arrache"  ! Amis maquettistes à vos aérographes !

Le planeur est basé à st Rémy de Provence. Si vous voulez des renseignements ou des " tof" pas de "bleme", je suis le proprio et le peintre.

Je pense que des comme ça il y en a pas beaucoup !

Raymond

 Merci Raymond pour avoir pensé aux maquettistes des GPR. Actuellement sur Saint Rémy, je vais tenter de m'échapper de mes occupations pour venir à Romanin réaliser une collection de photos au sol et si possible en l'air de ton superbe K6e. Bravo et à bientôt !   GR

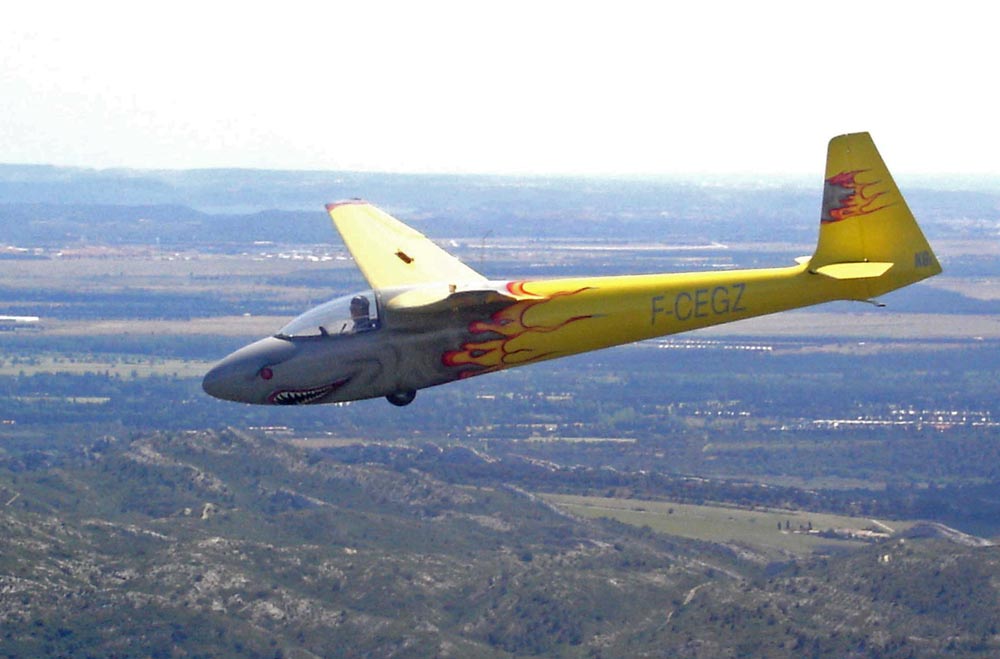

Difficile de passer inaperçu avec un tel K6 dans le ciel de Provence...  Photo GR

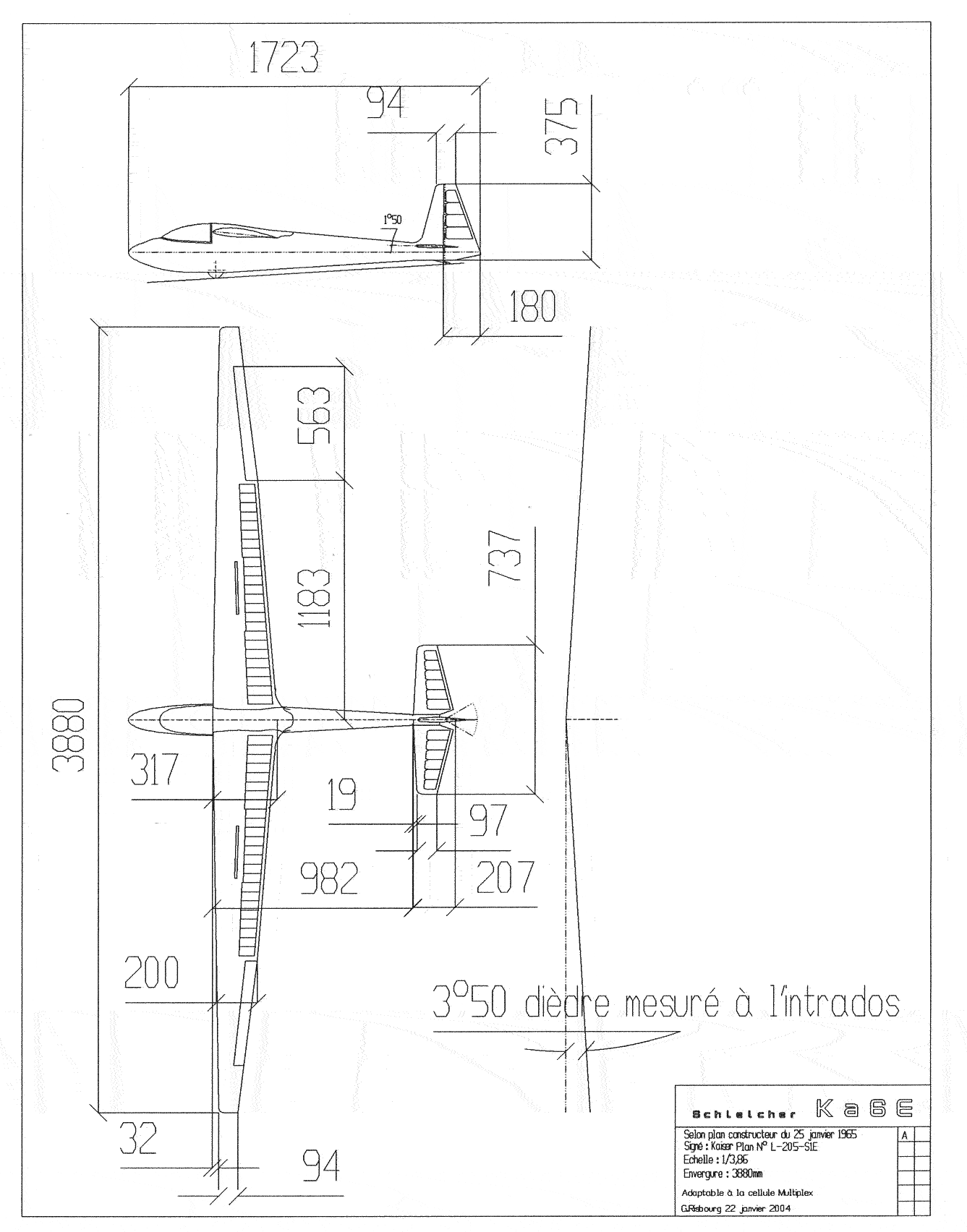

 Pour répondre rapidement à une demande d' Eric, une vue de dessus du Ka6E permettant de réaliser une maquette à l'échelle à partir du fuselage de Multiplex.

Réalisé d'après plan constructeur : L-205- S1E du 25 janvier 1965

Deux mots sur les caractéristiques...

K6e Multiplex

  • Échelle : 1/3,86
  • Envergure : 3880mm
  • Surface alaire ailes :  81 dm²
  • Profils grandeur : Naca 63618/615/Joukowsky
  • Masse souhaitable : 5000g
  • Charge alaire : 62g/dm²

 Les cotes essentielles permettent de s'adapter au fuselage de la firme Multiplex

Profils recommandés : E203/201/193

Mais exige une modification du karman Multiplex

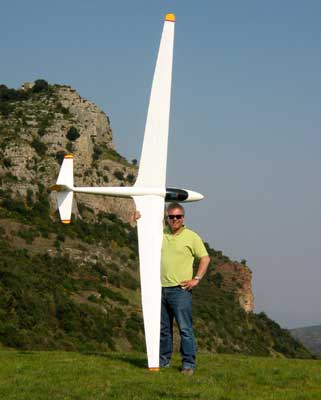

Ci-dessus Philippe  : un fana du K6E de Multiplex, ici au Pic de Vissou (Hérault)
