E-mail du 13 mai 2009 de Philippe en provenance d'Aquitaine...

Bonsoir Gérard,

Quelques nouvelles de mon chantier "FAUCONNET". La  progression du travail est moins spectaculaire, la conception et la fabrication des pièces d'aquastillage étant une phase toujours assez lente mais fort intéressante; Comme tu peux le voir, j'ai bien avancé sur l'empennage construit en pseudo-structure. Si tout va bien la semaine prochaine je commence les ailes selon la même méthode.

Bonne soirée et à bientôt.

Philippe



Des lisses et des traverses de faibles sections pour s'approcher d'une structure tubulaire comme pour l'original

Le guignol de profondeur en place pour assurer une fonction essentielle : la commnde de profondeur.

Guignol réalisé en lation et maintenu par 6 vis.



Le stabilisateur étant démontable Philippe pourra avant chaque vol contrôler la bonne tenue de cet élément vital pour son A60



C'est le moment de rappeler qu'il est possible de faire des mesures optiques d'angles (par exemple le dièdre lobgitudinal) à partir d'une photo comme celle-ci à l'aide d'un programme de traitement d'image capable d'incliner - à l'angle souhaité - une photo. Exemple PhotoS...

Le résultat de ma mesure donne 2°5 en considérant le stabilisateur calé à 0. Pour être vraiment précis il eut fallu relever l'appareil photo pour mettre les deux profils (aile et stab) dans l'axe de l'objectif. Ne pas utiliser de grands angles qui déformeraient l'image.

Méthodologie : Mettre la lisse supérieure calée à 0° (Ref),  puis tracer la corde (en rouge) de l'aile. Ensuite incliner la corde de XX° pour la mettre horizontale. Soit pour le A60 un angle de 2°5 car le prg donne le 1/10 de degré. Pas compliqué ! Philippe avec un mesureur classique pourra nous donner sa valeur pour contrôle. Merci Philippe, bonne continuation pour la réalisation du "moteur", je veux parler des ailes! GR

Bonjour Gérard, merci d'avoir transféré et commenté mes dernières photos sur ton site; je trouve la démonstration sur l'angle de l'aile bien intéressante et ta mesure vient confirmer l'angle de calage que j'ai choisi pour avoir une ligne de vol plutôt queue haute : ici 2.5° par rapport au dos du fuselage,  bravo je retiens la leçon.
Encore merci et bonne journée.
Philippe Frossard



E-mail du 18 avril 2009 de Philippe en provenance d'Aquitaine...

Bonjour Gérard,

Après quelques vicissitudes, je commence enfin mon Fauconnet au 1/3, le fuselage est bien entamé, il sera entoilé au "Diacov"; à l'origine je pensais le faire en tube, mais j'ai reculé devant le prix du revendeur, et par ailleurs mes compétences en soudage ne m'auraient pas garanti un résultat satisfaisant. Comme finalement toute cette structure n'est plus visible une fois entoilée... Mon but est de faire une grosse maquette légère pour traquer la bulle comme le faisait si bien ce planeur détesté par les uns et très apprécié par d'autres. J'ai réalisé le plan à partir des plans de la société AVIALSA  que m'a  fourni l' association des amis du Fauconnet dont le site, que tu dois connaître, est très bien fait http://a60planeur.free.fr/a60/index.php?lng=fr

Ci-joint quelques photos du chantier.

A suivre.

Amicalement.
Philippe Frossard



Comment expliquer le plaisir de dessiner puis réaliser le planeur qui vous fait rêver ? En suivant  l'évolution du chantier de Philippe !

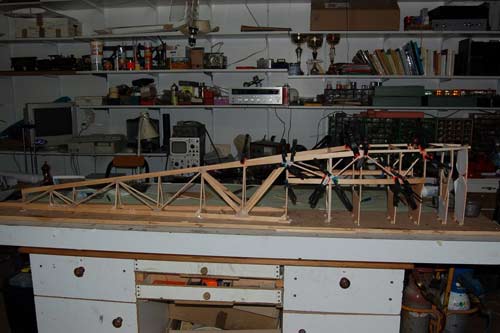

Des pinces partout le temps que la colle sèche...

...pour découvrir le lendemain la belle silhouette de la structure.

L'appareil photo placé à l'intérieur permet d'évaluer la forme et le volume

  si particulier de l'A60.

  Bel exercice d'adaptation en réalisant la cellule d'origine tubulaire en   treillis de bois. Deux techniques différentes et toutes les deux   respectables car chacune exige le savoir-faire de métiers différents.



 Pour les spécialistes voici un nœud où se concentrent les efforts, d'où la   présence du gousset pour éviter toute évasion...
