Cette page est dédiée à la suite des opérations sur l'intrados, travaux réalisés le 19 décembre 2005 |
|||
|
|

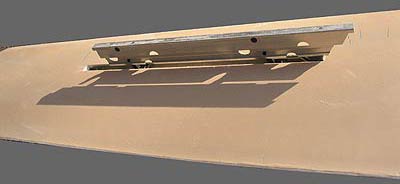

Ce qui fascine toujours avec une aile plastique de ce type c'est la finesse du bord de fuite et sa rectitude...Épaisseur 4/10 poncé et environ 6/10 brut de décoffrage |
L'aile face intrados et sa peinture blanche semi-transparente laissant apparaître le longeron. A ce niveau d'avancement l'aile pèse 880 g |
|
|
Les AF fonctionnent parfaitement sans point dur et commandés par une CAP de 15/10 rectiligne, reste à les chapeauter. |
Le puits du servo d'aileron dégagé du Roofmat : une boite rigide parfaitement intégrée à l'aile car réalisée avec un débordement de fibre et simultanément avec le coffrage externe. Il ne s'agit donc pas d'un collage avec ses incertitudes... Au-dessus on aperçoit par transparence le Roofmat bleu de l'articulation d'aileron à réaliser. Cette photo permet de voir les traces de peinture blanche, mais aucun défaut de surface (micro-bulles) à déplorer. Seul le travail au pistolet améliorera l'aspect et garantira surtout un film d'épaisseur constante. Toutefois il n'est pas envisagé d'obtenir de démoulage la teinte finale. On n'échappera pas à la peinture des ailes car à ma connaissance le procédé ne permet pas d'obtenir un bord d'attaque irréprochable. |
||
|
|
Pour que la fente soit constante, (e), l'axe d'articulation sera positionné dans l'axe des deux omégas. Pour obtenir le congé arrondi, relever l'aileron, coller un scotch sur l'intrados de l'aileron, déposer de la résine avec micro-ballon ou bien floc, à l'aide d'une seringue, puis introduire le scotch dans l'intérieur de la saignée et baisser l'aileron de 25 ° environ. Le scotch remontera sur la paroie verticale et décrira une jolie courbe. Attendre la polymérisation. Faire un essai sur un échantillon. Notez que "e" sera égal à l'épaisseur du scotch >>> |
|
|
|
|

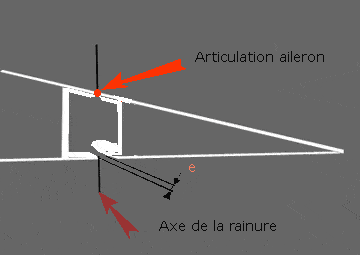

Ci-contre petite aide CAO pour contrôle de la cinématique de l'aileron dans sa plage habituelle de travail |
|
|
A
suivre ...
